Перший день тестів: шпіонські світлини технічних новинок

Перший день тестів: шпіонські світлини технічних новинок

20.02.20 16:01

Світлини Джорджо Піолы та фотографів Sutton Images з Барселони дають можливість роздивитись всі найцікавіші конструкторські рішення. які вдалось відшукати у середу на болідах 2020 року.

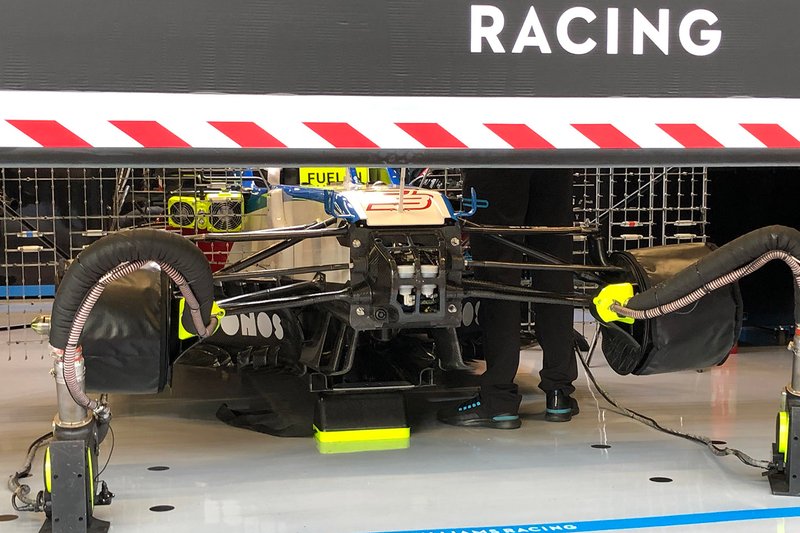

Williams FW43 в боксах

1/23

Фотограф: Франко Нуньєс

Рано вранці, коли двері гаражів тільки відкриваються, всередині можна побачити багато цікавого. Як, наприклад, конструктивні подробиці передньої підвіски Williams.

Повітрязабірник передніх гальм Ferrari SF1000

2/23

Фотограф: Джорджо Піола

Ferrari доопрацювала «барабани» – вуглепластикові кожухи, що закривають гальмівні механізми, – щоб відкрити ще більше місця для повітря, яке протікає до зовнішнього боку колеса. Головна мета змін – зовсім не охолодження гальмівних механізмів, а аеродинаміка: конструктори намагаються компенсувати "продувну" вісь, яка тепер під забороною.

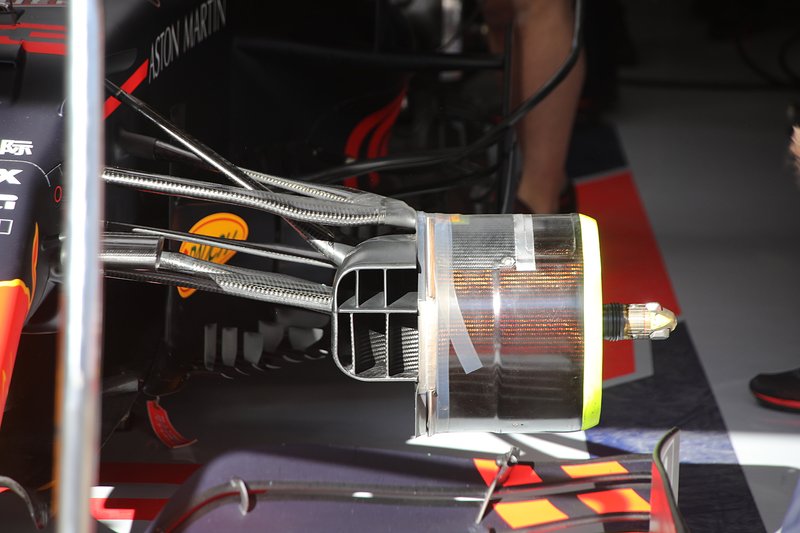

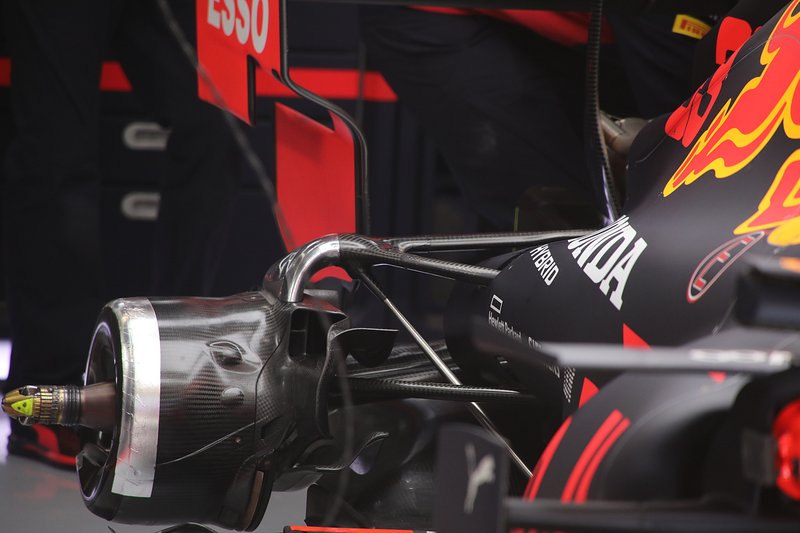

Повітрязабірник передніх гальм Red Bull RB16

3/23

Фотограф: Джорджо Піола

Для порівняння – ось як виглядає аналогічний вузол Red Bull. Повітрязабірник навіть крупніше та разділений перегородками на канали різного розміру, по яких охолоджуюче повітря спрямовується др «споживачів».

Задня підвіска Red Bull RB16

4/23

Фотограф: Джорджо Піола

Концепція задньої підвіски Red Bull створена задля аеродинаміки. Помітний горизонтальний відкрилок та невеликі виступи на «барабані», які дозволяють спрямувати повітряні потоки у правильной бік.

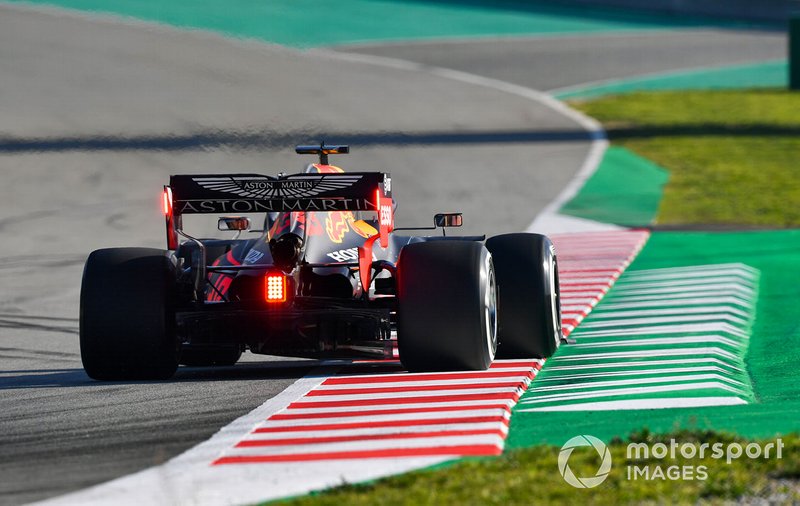

Макс Ферстаппен, Red Bull RB16

5/23

Фотограф: Марк Саттон / Motorsport Images

Вид позаду особливо наочно показує, як високо разташований ричаг підвіски на RB16. Отвір для виходу гарячого повітря з понтону доволі крупний. Чого можно було очікувати на самому початку тестів.

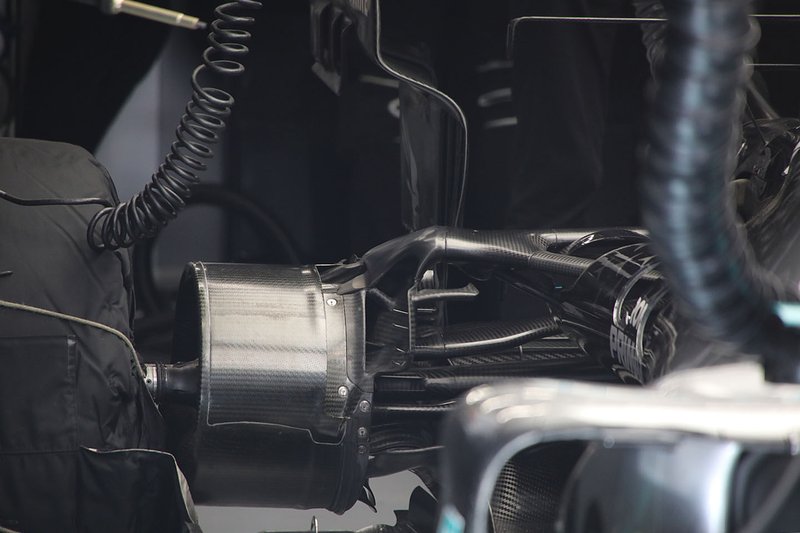

Задня підвіска Mercedes F1 W11

6/23

Фотограф: Джорджо Піола

У Mercedes конструкція задньої підвіски в целому схожа. Вигнутий верхній ричаг відкриває більше місця для повітря. Також зверніть увагу, як в місце з'єднання цього ричага зі ступицею інтегрований повітрязабірник.

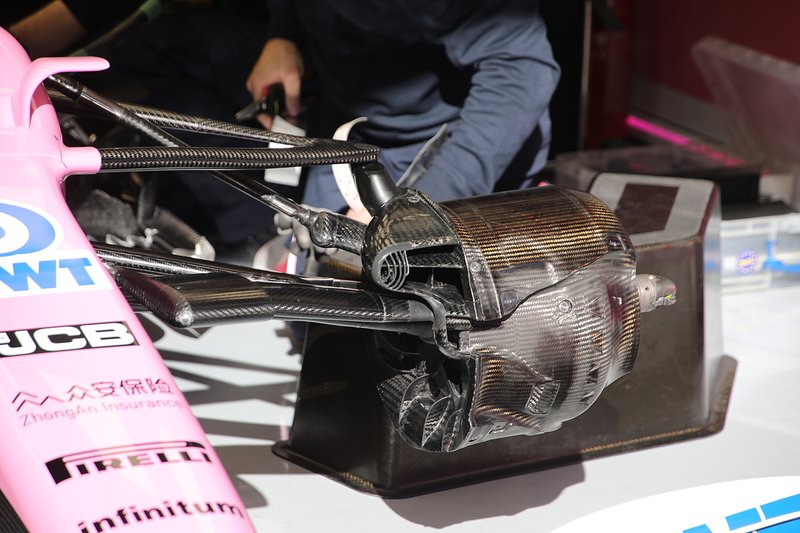

Повітрязабірник передніх гальм Racing Point RP20

7/23

Фотограф: Джорджо Піола

Враховуючи майже повну схожість поточної Racing Point з минулорічним Mercedes, складно очікувати чогось унікального в конструкції рожевої машини. Більш того, з W10 скопіювали навіть крохітні генератори вихорю на «барабані», які з'явились минулої осені у Японії.

Понтони Mercedes F1 W11

8/23

Фотограф: Джорджо Піола

В понтонах Mercedes W11 можна було помітити крупні отвори. Експерти сходяться в думці, що це виключно тимчасове рішення для додаткового охолодження електроніки, що розташована у понтоні.

Силова установка Renault RS20

9/23

Фотограф: Джорджо Піола

Нова Renault в гаражі зі знятыми кузовними панелями. Після того, як командам заборонили використовувати захисні екрани, робити такі кадри стало набагато легше. Можна роздивитись деталі компоновки компонентів двигуна та системи охолодження. Закрита зеленим ковпачком деталь на передньому плані – та сама бічна захисна структура, яка створює архітектуру понтонів.

Кокпіт Renault RS20

10/23

Фотограф: Зак Маугер / Motorsport Images

При більш уважному вивченні з'ясовується, що зелений ковпачок – це насправді підпорка для дзеркала заднього виду. Бічний захист на RS20, через загальну наразі моду, перенесено донизу.

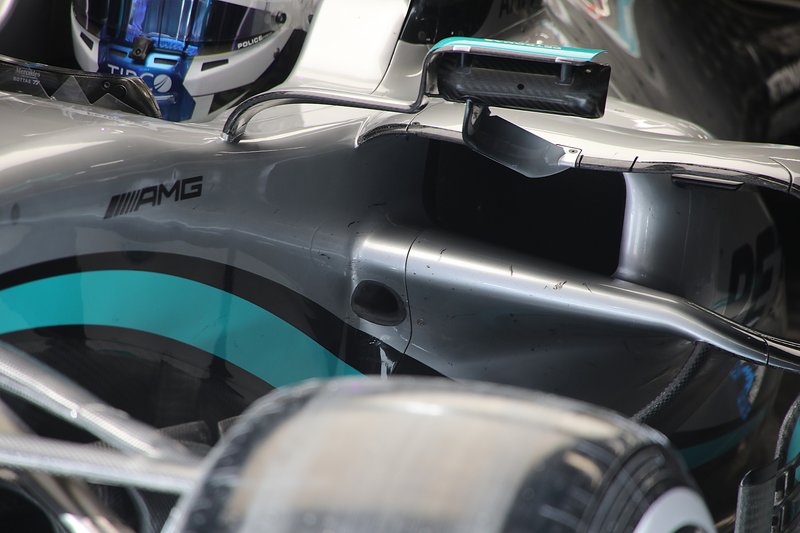

Валттері Боттас, Mercedes F1 W11

11/23

Фотограф: Марк Саттон / Motorsport Images

Обов'язковий елемент будь-яких тестів Формули 1 – матриці з датчиками Кіля. Вони бувають різних форм та використовуються у різних частинах машини. Зібрані дані про швидкість повітряних потоків дозволяють зрозуміти чи дійсно на практиці аеродинаміка машини працює так, як показували обчислення та продувки у трубі.

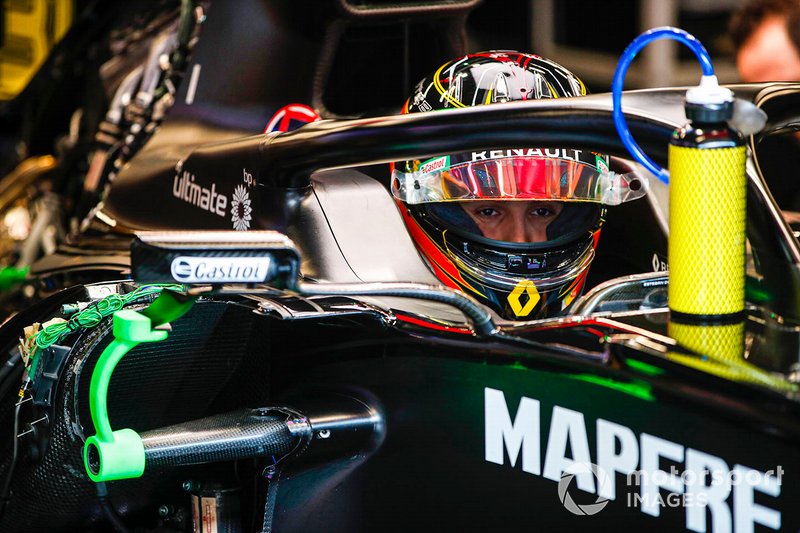

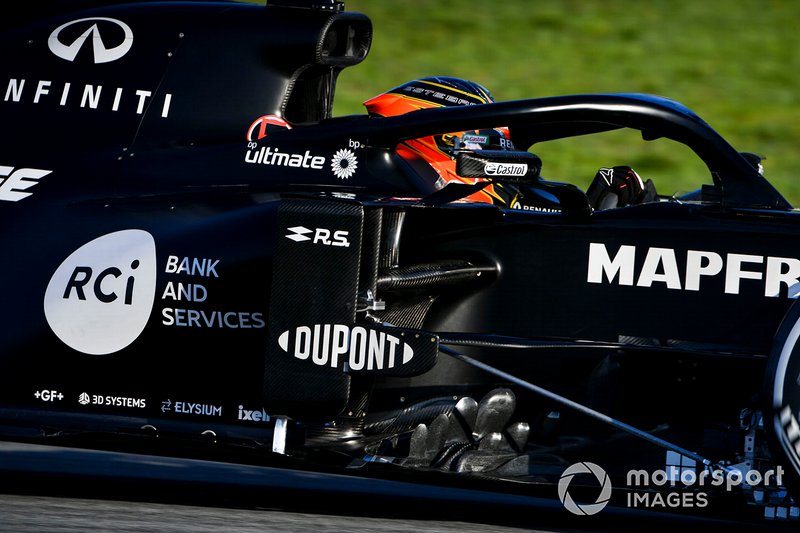

Естебан Окон, Renault RS20

12/23

Фотограф: Марк Саттон / Motorsport Images

Renault теж встановила на свою машину матрицю з датчиками, але набагато більш компактну. Вона закріплена одразу позаду переднього колеса на довгій штанзі сірого кольору та призначена для аналізу вихоря Y250.

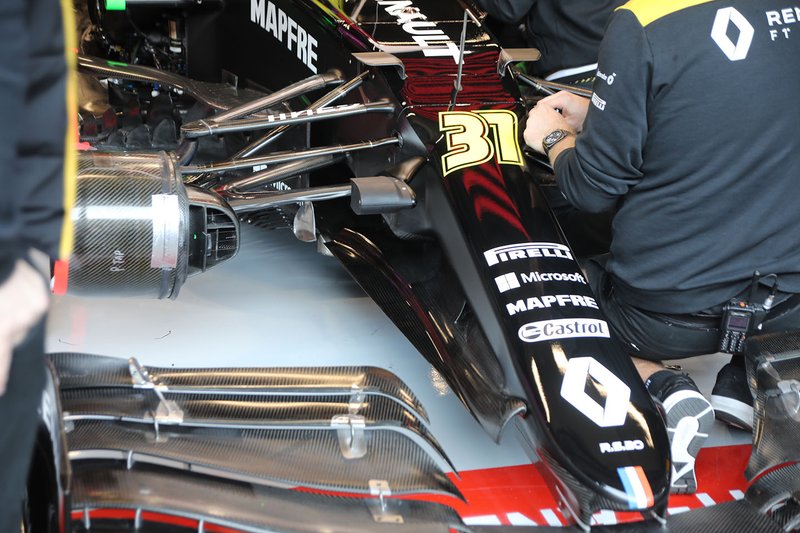

Носовий обтікач Renault RS20

13/23

Фотограф: Джорджо Пиола

Дуже вузький носовий обтікач Renault RS20 дозволив розмістити з боків великі «бивні» в стилі Mercedes. При цьому вони мають відмінності порівняно з первинним задумом чемпіонів світу: починаються не так далеко попереду, проте у задній частині продовжуються майже до дефлекторів.

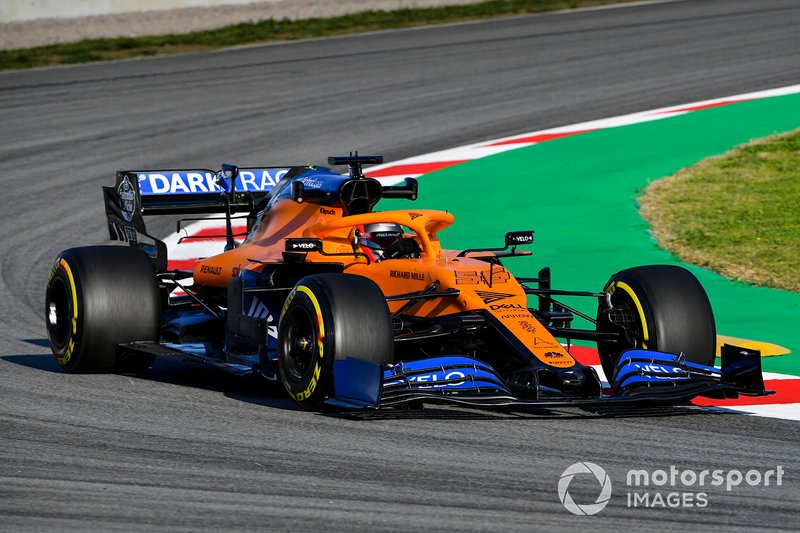

Карлос Сайнс, McLaren MCL35

14/23

Фотограф: Марк Саттон / Motorsport Images

Аеродинамічна фарба – в Mclaren обрали отруйно-зелену – дозволяє наочно побачити картину розподілення потоків вздовж корпусу боліду. Це ще один важливий інструмент. що дозволяє переконатися та оцінити ступінь кореляції даних з різних джерел.

Джордж Расселл, Williams FW43

15/23

Фотограф: Марк Саттон / Motorsport Images

Рекорсменом по разміру матриці в середу є Williams. Джорджу Расселлу довелось пілотувати машину, ширина якої вирісла через необхідгість зібрати побільше даних про завихрення повітря.

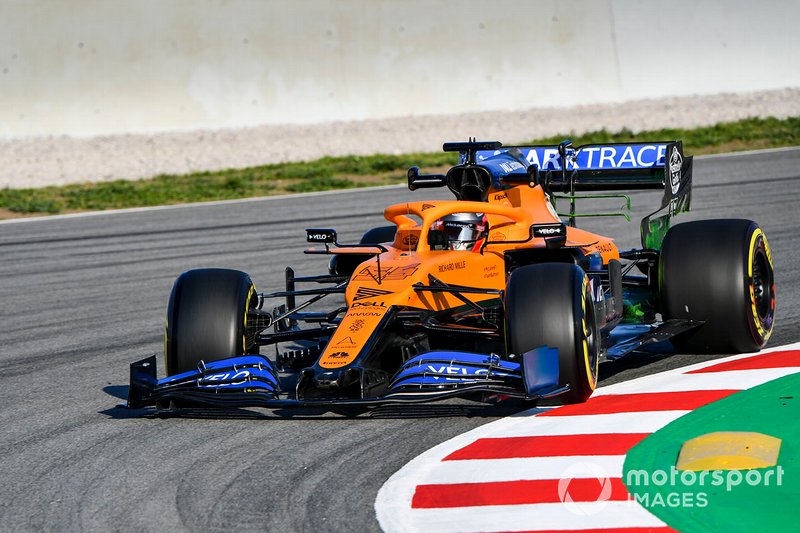

Карлос Сайнс, McLaren MCL35

16/23

Фотограф: Марк Саттон / Motorsport Images

Сучасний рівень розвитку техніки дозволив зробити більшість приладів по-справжньому мініатюрними. З боків від верхнього повітрязабірника MCL35 видно пару доволі компактних корпусів для термальных камер. Вони фіксують температуру передніх шин та інших деталей.

Серхіо Перес, Racing Point RP20

17/23

Фотограф: Марк Саттон / Motorsport Images

В Racing Point воліли використати для рішення тієї ж задачі зовнішні корпуса до камер іншої формы. Та, зрозуміло, рожевого кольору.

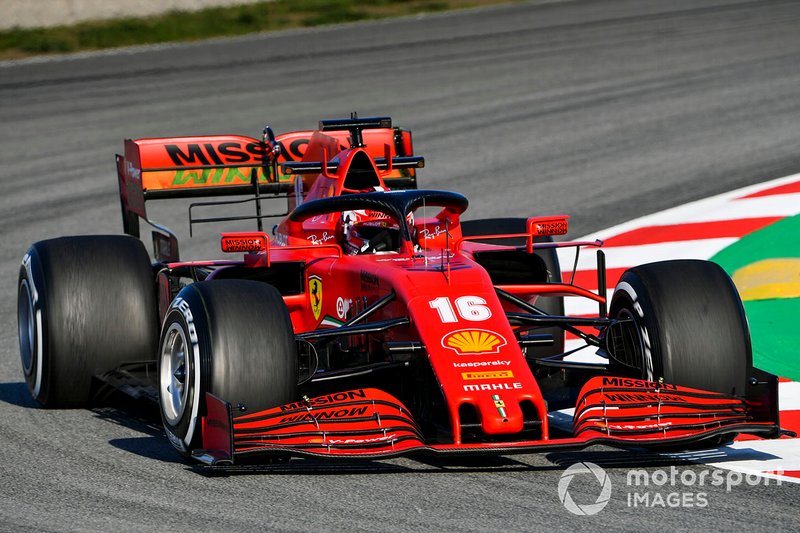

Шарль Леклер, Ferrari SF1000

18/23

Фотограф: Марк Саттон / Motorsport Images

На цій світлині Ferrari не так легко відшукати аеродинамічну фарбу. Але вона є – на основній (нижній) площині заднього антикрила.

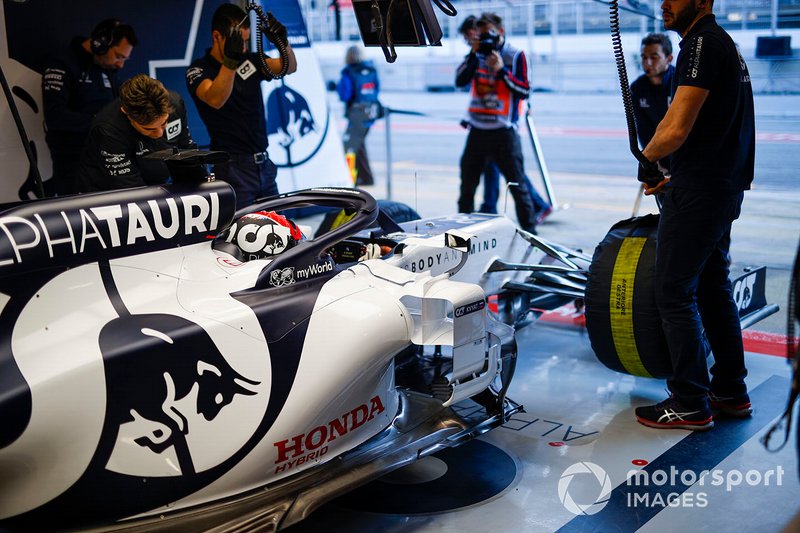

область понтонов AlphaTauri AT01

19/23

Фотограф: Енді Хон / Motorsport Images

У такому ракурсі відмінно видно, наскільки компактними вдалося зробити понтони свого боліду інженерам Toro Rosso (коли проектувалась нинішня AT01, команда ще мала саме цю назву). Переміщення радіаторів та понтонів під капот двигуна зменьшує осевий момент інерції, що робить болді більш вертким. Щоправда, центр тяжіння за такої компоновки вище.

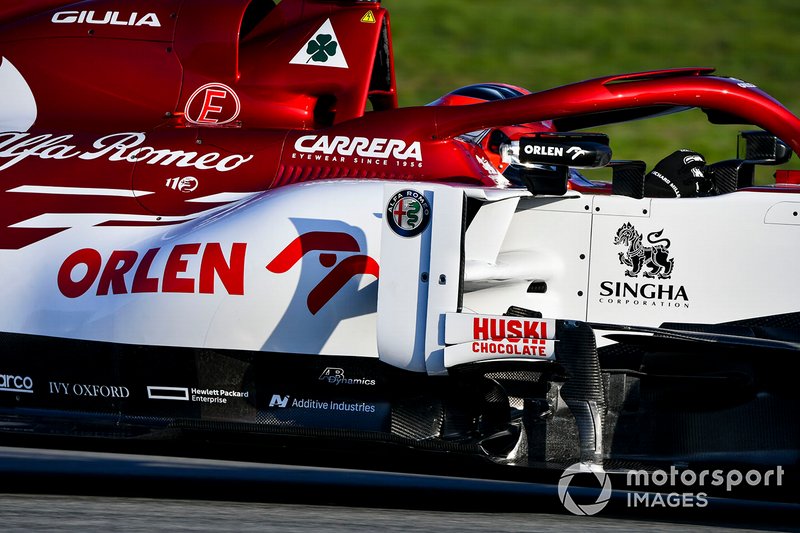

Роберт Кубіца, Alfa Romeo C39

20/23

Фотограф: Марк Саттон / Motorsport Images

Відмінна особливість Alfa Romeo C39 – рішення конфігураторів потоку біля кута понтону. Серед елементів різної форми та розмірів можна виділити найперший (непофарбрваний) з прорізом складної форми, який розміщено слідом та горизонтальний, також с розрізом.

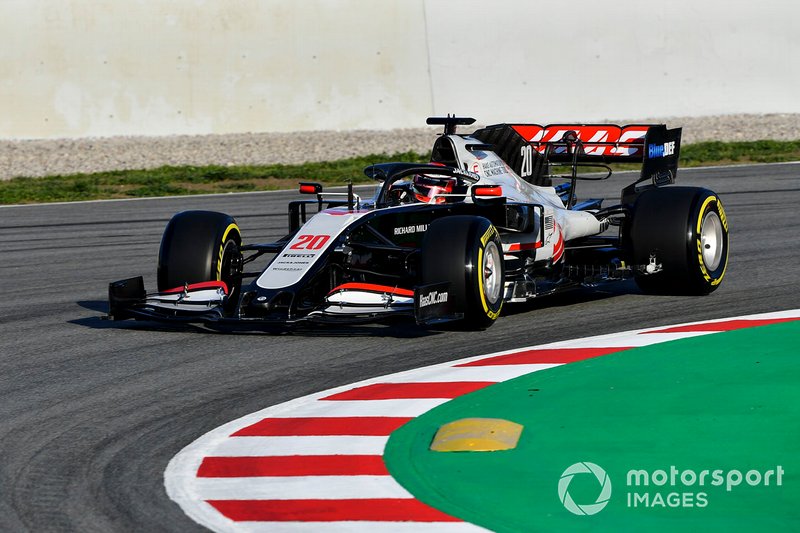

Кевін Магнуссен, Haas VF-20

21/23

Фотограф: Марк Саттон / Motorsport Images

Картинка з серії «Знайдіть на боліді трубки Піто». На Haas VF-20 декілька цих аналізаторів швидкості потоку встановлено на днищі перед задніми колесами. Це доволі важлива ділянка шасі, тому про неї важливо зібрати побільше інформації.

Деталі передньої підвіски Red Bull RB16

22/23

Фотограф: Джорджо Піола

Зроблений з-за спин механіков кадр дозволяє зробити висновок, що Red Bull повністю переробила передню підвіску. Кінематичний механизм зміщений донизу, а рокерні ричаги отримали дуже складу форму. Крім цього традиційного горизонтального елементу з тарільчатими пружинами можна побачити звично схований від очей гідравлічний елемент з головним циліндром та парою допоміжних камер. Розташування деталей також дозволяє судити про конфігурації S-повітровода, що тут проходить.

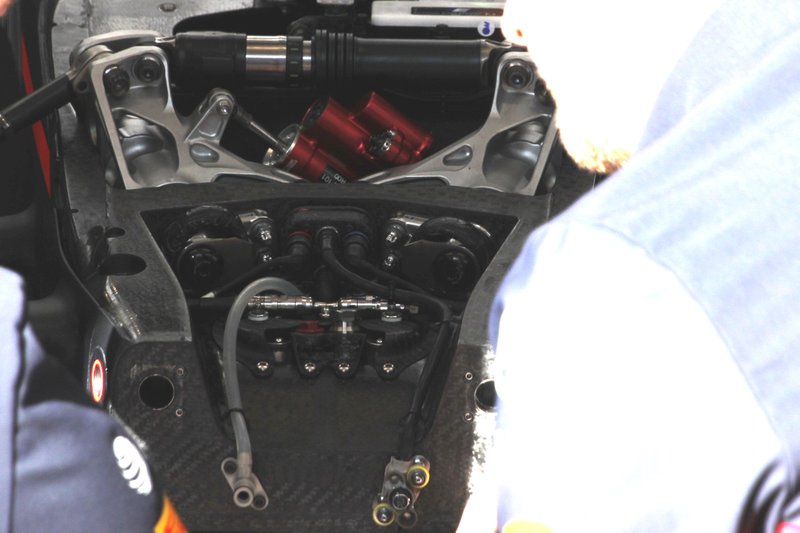

Передня підвіска Red Bull Racing RB16

23/23

Фотограф: Джорджо Піола

Кришка переднього фланца шасі свідчить наскільки вузький у Red Bull канал S-повітрявода. Також зверніть увагу, наскільки на RB16 наближені трикутні ричаги передньої підвіски.


джерело
