Гран Прі Китаю: останні технічні новинки Ф1, прямо з піт-лейну

Гран Прі Китаю: останні технічні новинки Ф1, прямо з піт-лейну

12.04.19 15:49

Перегляньте добірку від Джорджо Піоли і Sutton, присвячену найкращим “технічним” фотографіям з етапу в Китаї.

Mercedes AMG F1 W10, переднє антикрило

1/18

Фото: Джорджо Піола

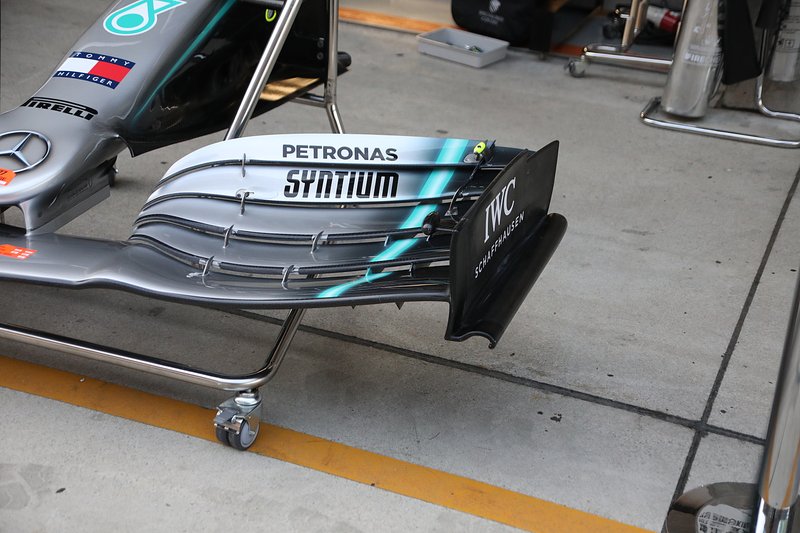

Mercedes привезла до Китаю нову торцеву пластину переднього антикрила з більш чітко окресленою задньою крайкою. Підніжка антикрила стала коротшою - відповідно до нової форми торцевої пластини, - за рахунок чого змінюється форма завихрень у цій зоні.

Mercedes AMG F1 W10, переднє антикрило

2/18

Фото: Джорджо Піола

Для порівняння, попередня версія торцевої пластини Mercedes зі спрощеним виразом і довшою підніжкою.

Mercedes AMG F1 W10, переднє антикрило

3/18

Фото: Джорджо Піола

Згідно з усіма цими змінами інженери Mercedes змінили і передню крайку головної площини антикрила.

Red Bull Racing RB15, задня частина

4/18

Фото: Джорджо Піола

Задня частина машини Red Bull, в тому числі зміщені стабілізатори повітря на торцевій пластині заднього антикрила і зовнішня секція дифузора.

Red Bull Racing RB15, колесо

5/18

Фото: Джорджо Піола

Переднє колесо Red Bull. Зверніть увагу на кільце всередині колісного диска, яке впливає на хід повітряного потоку навколо диска і через нього.

Ferrari SF90, задня частина

6/18

Фото: Джорджо Піола

Дифузор машини Ferrari. Зверніть увагу, як «дивляться» один на одного перфоровані стабілізатори Герні - заради підвищення ефективності цього рішення.

Racing Point RP19, передня частина

7/18

Фото: Джорджо Піола

Передній гальмівний барабан Racing Point. Видно систему ходів, які направляють повітряний потік, захоплений впускним отвором, через колісний диск заради створення аеродинамічного ефекту.

Racing Point RP19, передня частина

8/18

Фото: Джорджо Піола

Також варто відзначити, що вінглет, прикріплений на нижній важіль, використовується для відведення повітряного потоку в повітропровід передніх гальм.

Racing Point RP19, днище

9/18

Фото: Джорджо Піола

Racing Point використовує повністю закриті отвори на крайці днища. Їхня кількість збільшилася до трьох.

Переднє антикрило Ferrari SF90

10/18

Фото: Марк Саттон / Sutton Images

Переднє антикрило Ferrari, вид знизу. Можна в деталях роздивитися форму закрилків, розташування титанової планки і орієнтацію стабілізаторів повітря під антикрилом.

Ferrari, бокові дефлектори

11/18

Фото: Марк Саттон / Sutton Images

А на цьому фото добре видно Г-подібні елементи на панелі дефлекторов машини Ferrari.

Ferrari, бокові дефлектори

12/18

Фото: Марк Саттон / Sutton Images

А це гарне фото елементів, що утворюють панель бічних дефлекторів Ferrari.

Mercedes AMG F1 W10

13/18

Фото: Джорджо Піола

Машина Mercedes у «роздягнутому» вигляді. Видно силову установку і допоміжні пристрої.

Alfa Romeo Racing C38, переднє антикрило

14/18

Фото: Марк Саттон / Sutton Images

Переднє антикрило машини Alfa Romeo, вид згори. Чітко видно форму і взаємне розташування закрилків.

Ferrari SF90, переднє антикрило

15/18

Фото: Марк Саттон / Sutton Images

А це переднє антикрило Ferrari. Зверніть увагу, як зовнішня секція антикрила згинається і з'єднується з торцевою пластиною.

Toro Rosso STR14, мотор

16/18

Фото: Джорджо Піола

«Роздягнена» машина Toro Rosso. Видно силову установку Honda і допоміжні пристрої.

Racing Point RP19, задня частина

17/18

Фото: Джорджо Піола

«Роздягнена» машина Racing Point. Видно силову установку Mercedes і допоміжні пристрої.

Red Bull Racing RB15

18/18

Фото: Марк Саттон / Sutton Images

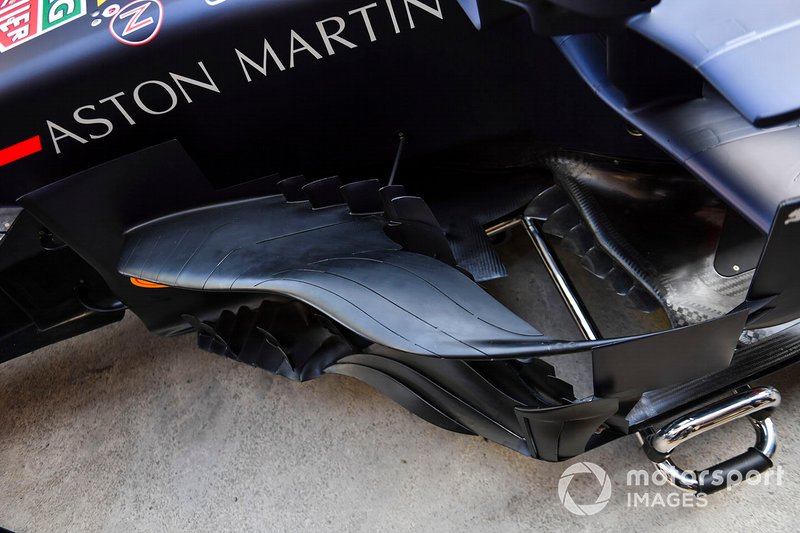

Бічні дефлектори машини Red Bull. Зверніть увагу, як прорізи на вінглеті в формі бумеранга з'єднуються з підніжкою, щоб конструкцію визнали легальною.
