Тести у Барселоні, день 5: останні технічні новинки

27.02.19 12:24

Джорджо Піола та Motorsport Images представляють технічні новинки команд, які з’явилися у перший день другого тижня зимових тестів на трасі в Барселоні.

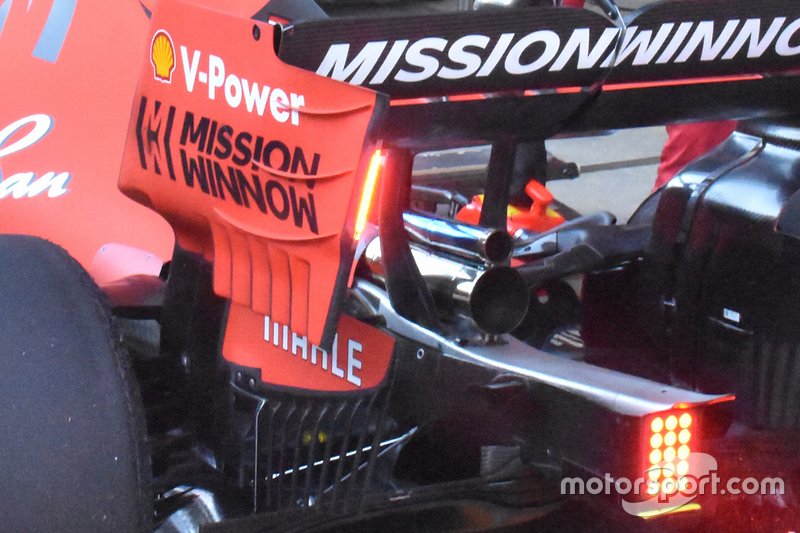

Ferrari SF90

1/20

Фото: Джорджо Піола

Ferrari вирішила змінити розташування вихлипних труб і розпочала другий тиждень з однієї великої та однієї меншої труби, яку розташували вище основної.

Mercedes-AMG F1 W10

2/20

Фото: Зак Моге / LAT Images

На Mercedes W10 встановили дослідницьке аеродинамічне обладнання, оскільки команда збирала дані про вплив численних змін в аеропакеті машини.

Mercedes AMG F1 W10

3/20

Фото: Джорджо Піола

Бокові понтони стали значно компактнішими ближче до вихлипу. Команда зробила Т-подібне крило подвійним.

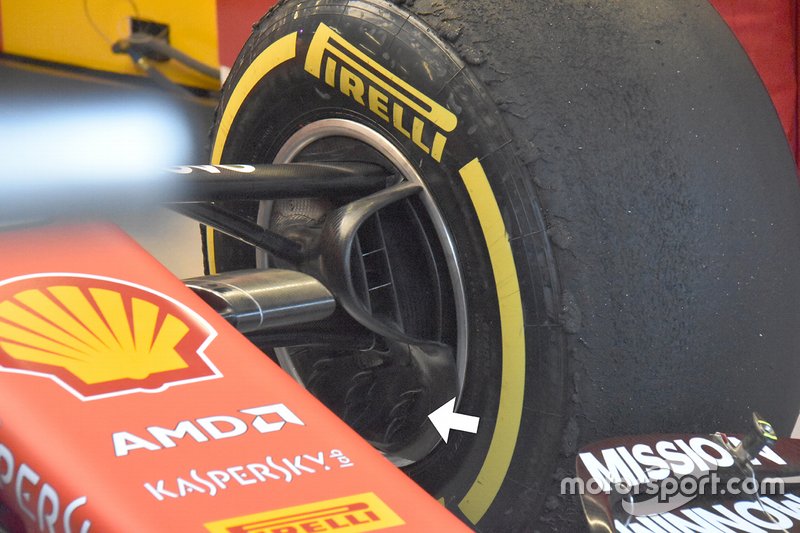

Ferrari SF90

4/20

Фото: Джорджо Піола

Ferrari змінила повітровод передніх гальм, який став зубчастим. Зверніть увагу на відкрилки у нижній частині (стрілка).

Mercedes AMG F1 W10

5/20

Фото: Джорджо Піола

Вид згори на Mercedes W10 дозволяє з іншого ракурсу оцінити зміни бокових понтонів та помітити три пливці на вершині отворів у днищі.

Mercedes AMG F1 W10

6/20

Фото: Джорджо Піола

Позаду передніх шин Mercedes W10 встановлене випробувальне обладнання. Зверніть увагу також на відкрилок на шасі, який загнутий донизу і спрямовує потоки повітря під боковий понтон.

Mercedes AMG F1 W10

7/20

Фото: Джорджо Піола

Ніс Mercedes W10 став ніби розплюснутим, але насправді звузилась частина носового обтічника перед ним, що також змінило місце з'єднання із так званим капюшоном.

Mercedes AMG F1 W10

8/20

Фото: Джорджо Піола

Інший ракурс нового носа.

Mercedes AMG F1 W10

9/20

Фото: Джорджо Піола

Зазнало численних змін переднє антикрило Mercedes. Особливо це стосується вигину задньої крайки торцевої пластини.

Mercedes-AMG F1 W10

10/20

Фото: Зак Моге / LAT Images

Mercedes додала відкрилок на верхню поверхню системи Halo.

Haas F1 Team VF-19

11/20

Фото: Джорджо Піола

Команда Haas змінила у VF-19 розташування вихлипних труб, як це зробила Ferrari.

Williams FW42

12/20

Фото: Джеррі Андре / Sutton Images

Вид позаду Williams FW42 демонструє великий охолоджувальний отвір. Команда використовує його протягом декількох останніх років.

Haas F1 Team VF-19

13/20

Фото: Енді Гон / LAT Images

На дефлекторній панелі Haas VF19 помітні численні каскадні елементи. Зверніть увагу на вентилятори, що встановлені у верхньому повітрозабірнику та вхідному отворі бокового понтона.

Haas F1 Team VF-19

14/20

Фото: Джорджо Піола

Зверніть увагу на досить високий акулячий пливець на капоті Haas VF19.

McLaren MCL34

15/20

Фото: Джорджо Піола

Піднята передня підвіска та трохи видовжений впускний отвір повітрозабірника передніх гальм машини McLaren.

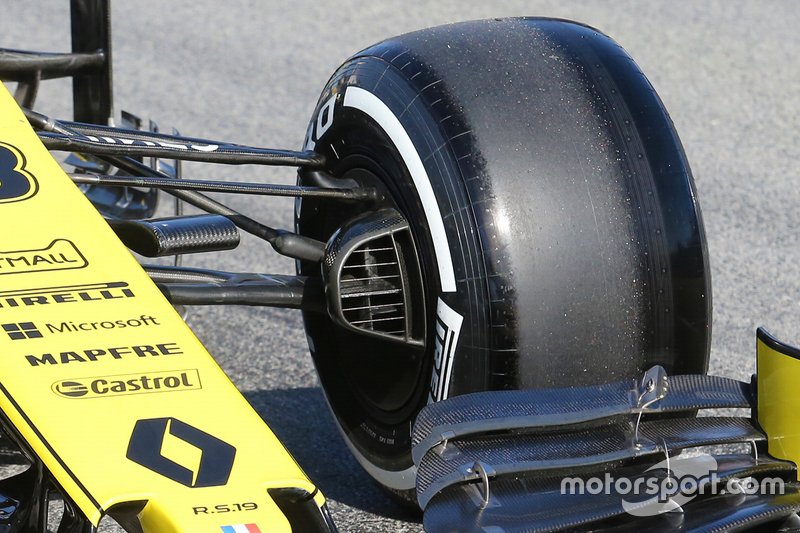

Підвіска Renault F1 Team R.S. 19

16/20

Фото: Джорджо Піола

Повітропровід передніх гальм машини Renault отримав доволі широкий вхідний отвір з численними розгалудженнями для окремих зон гальмівного вузла усередині. Вочевидь, такі розміри свідчать про подачу значних обсягів повітря для охолодження певних елементів гальм та аеродинамічний зиск від конструкції диска колеса.

Підвіска Scuderia Toro Rosso STR14

17/20

Фото: Джорджо Піола

На перший погляд вхідний отвір повітровода передніх гальм Toro Rosso значно менший, але зверніть увагу на його сплюснуту вертикальну частину ближче до колеса, яка направляє повітря значно нижче, ніж ширша частина.

Відкрилок бокового понтона Racing Point F1 Team RP19

18/20

Фото: Зак Моге / LAT Images

Вдалий кадр, який зафіксував відкрилок бокового понтона машини Racing Point.

Alfa Romeo Racing C38

19/20

Фото: Джорджо Піола

Ще один погляд на оригінальне переднє антикрило Alfa Romeo із загнутими закрилками ближче до торцевої пластини.

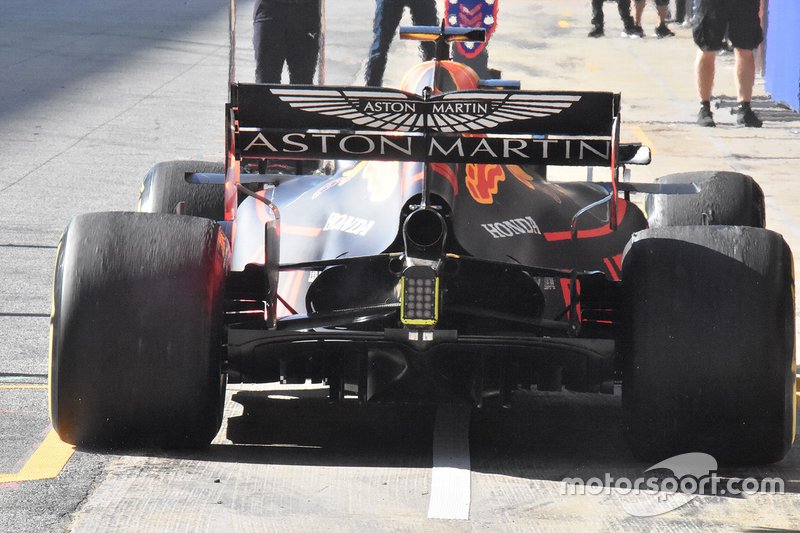

Red Bull Racing RB15

20/20

Фото: Джорджо Піола

Цей ракурс Red Bull RB15 дозволяє роздивитися охолоджувальний отвір у задній частині боліда з огляду на компактність бокових понтонів.

Слідкуйте за подіями другого тижня тестів Формули 1 2019 року у Барселоні.
