Гран Прі Угорщини: останні оновлення болідів Ф1, прямо з піт-лейн

Гран Прі Угорщини: останні оновлення болідів Ф1, прямо з піт-лейн

02.08.19 20:47

Джорджо Піола та Sutton Images презентують технічні оновлення болідів Формули 1, які можна було побачити на піт-лейн Гран Прі Угорщини. Вони надають уявлення про неуклінний розвиток, до якого вдаються команди, прагнучи збільшити продуктивність.

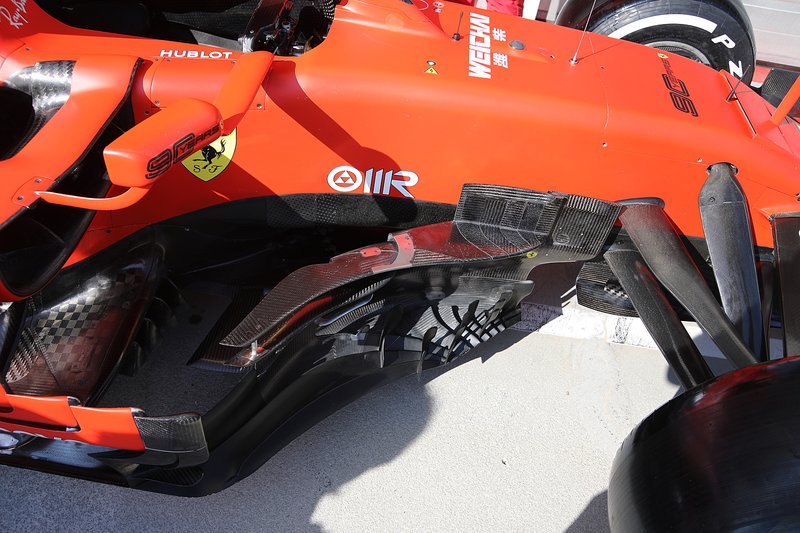

Бічні дефлектори Ferrari SF90

1/14

Фото: Джорджо Піола

Ferrari прибула до Угорщини з переглянутою конструкцією бічних дефлекторів і понтонів. На передній крайці підніжки бічних дефлекторів з’явилося кілька додаткових лопатей, а «бумеранг» був продубльований елементом згори – що багато в чому нагадує рішення Mercedes. Було змінено також вигляд першого елементу в масиві дефлекторів – він отримав додатковий вертикальний проріз, щоб забезпечити потрібний рух повітря в цій зоні.

Передні підвіска й гальма Mercedes AMG F1 W10

2/14

Фото: Джорджо Піола

На цій світлині ми бачимо нову конструкцію переднього гальмівного каналу, представленого командою Mercedes у Німеччині: впускний отвір попереду став довшим і дозволяє повітряному потоку проходити каналом між гальмівним барабаном і ободом колеса.

Кокпіт Mercedes AMG F1 W10

3/14

Фото: Джорджо Піола

У Mercedes також явно зосередилися на температурі, розмістивши у вільній практиці збільшену вентиляційну панель кокпіта, а на кузові – випускний отвір позаду Halo.

Заднє антикрило Red Bull RB15

4/14

Фото: Джорджо Піола

На Хунгароринг Red Bull привезла заднє антикрило з високою притискною силою – зверніть увагу, як перегорнута передня крайка головної площині доповнює єдиний елемент Т-крила, розташований попереду.

Кузов Red Bull RB15

5/14

Фото: Джорджо Піола

У Red Bull також піклуються про високі температури – розташувавши вентиляційний отвір на капоті двигуна. Така конструкція ще не брала участі в гонках, але випробувалася на тестах у Бахрейні й у вільній практиці в Німеччині.

Бічні дефлектори Haas VF-19

6/14

Фото: Джорджо Піола

Вид згори на бічні дефлектори Haas VF-19, включно з верхнім «бумерангом», який був представлений у Німеччині.

Бічні дефлектори Haas VF-19

7/14

Фото: Джорджо Піола

Ще одне фото нового пакету бічних дефлекторів VF-19, на якому видно, як новий «бумеранг» поєднується з бічними стійками.

Заднє антикрило Haas VF-19

8/14

Фото: Джорджо Піола

У Німеччині Haas випробувала нову конструкцію заднього антикрила, яка була привезена і до Угорщини. Торцеві пластини антикрила мають три горизонтальних звивистих прорізи замість традиційних вертикальних жалюзів.

Заднє антикрило Toro Rosso STR14

9/14

Фото: Джорджо Піола

Заднє антикрило Toro Rosso в конфігурації з високою притискною силою доповнюється двохярусним Т-крилом, яке має вигнуту центральну 200-міліметрову секцію.

Переднє антикрило Racing Point RP19

10/14

Фото: Джорджо Піола

Погляд на дві специфікації переднього антикриала, які Racing Point привезла на гоночний вікенд в Угорщині. Зверніть увагу на скорочену підніжку торцевої пластини на верхньому антикрилі.

Передня підвіска Racing Point RP19

11/14

Фото: Джорджо Піола

Огляд передньої гальмівної системи Racing Point RP19 зі знятим зовнішнім барабаном дозволяє побачити транзитний повітропровід – рішення, завдяки якому повітряний потік проходить крізь поверхню колеса. Також можна помітити, що команда розглядає більш агресивний варіант кріплення штовхача, ймовірно, сподіваючись на покращення аеродинаміки в повільних поворотах.

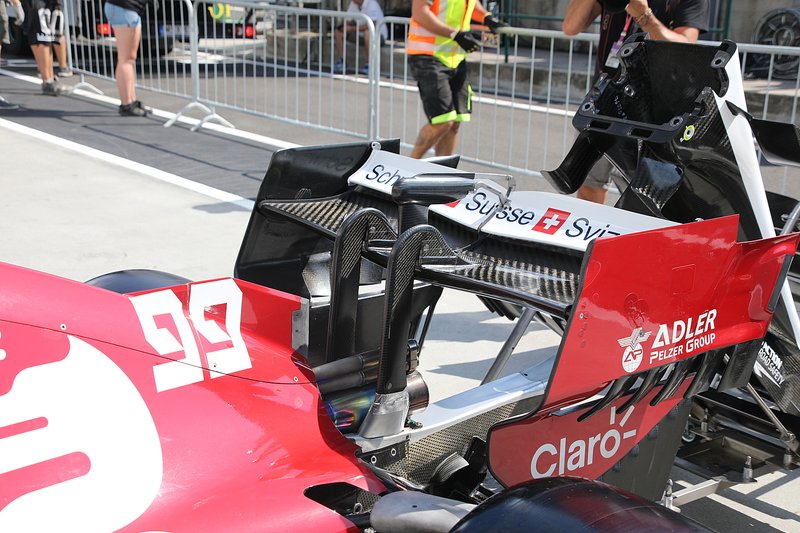

Заднє антикрило Alfa Romeo C38

12/14

Фото: Джорджо Піола

Огляд заднього антикрила Alfa Romeo C38. Зверніть увагу на маленькі вінглети, змонтовані на структурі безпеки, що додають невеличкий вплив на загальну структуру повітряного потоку.

Передні гальма Alfa Romeo C38

13/14

Фото: Марк Саттон / Sutton Images

Зверніть увагу на передні гальма Alfa Romeo C38, які, як видно, також як і на болідах інших команд, мають певне аеродинамічне рішення, що дозволяє витікати захопленому потоку повітря через обід колеса.

Двигун Renault R.S.19

14/14

Фото: Марк Саттон / Sutton Images

Погляд під капот Renault R.S.19 надає нам змогу побачити компонування силового агрегату, розташування допоміжних вузлів й положення вихлипу, який, здається, для цієї гонки оздоблений мавпячим сідалом.
