Тести Ф1 у Барселоні, день 4: технічні знімки першого тижня

Тести Ф1 у Барселоні, день 4: технічні знімки першого тижня

22.02.19 22:36

Джорджо Піола та Motorsport Images представляються вам технічні новинки команд, які з’явилися у четвертий та останній день першого тижня зимових тестів на трасі в Барселоні.

Передня підвіска McLaren MCL34

1/16

Фото: Джорджо Піола

Передня підвіска McLaren MCL34’s, на якій вгорі є припіднятий виступ, щоб підвищити розташування верхнього важеля. Також зверніть увагу на подовжений вхідний отвір повітроводу гальм із випуклою частиною вгорі.

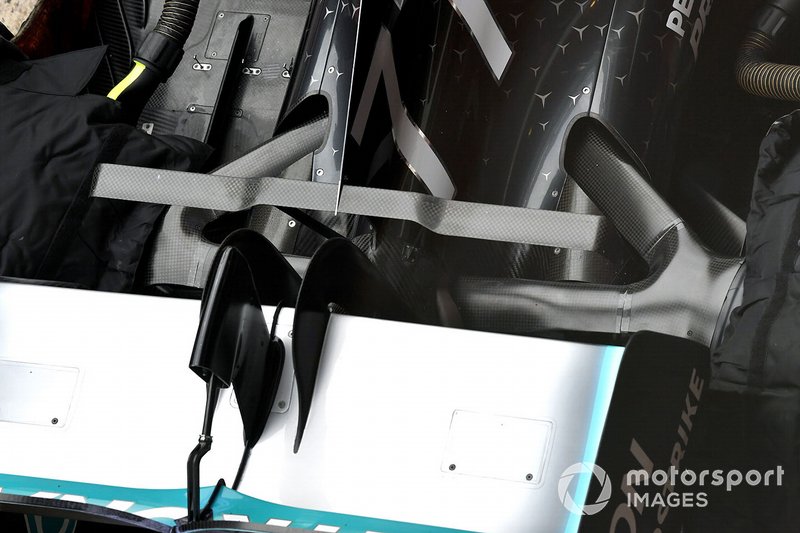

Задня частина Mercedes AMG F1 W10

2/16

Фото: Марк Саттон / Sutton Images

Фантастичний вид ізгори на задню частину Mercedes W10, яка демонструє задню підвіску, геометрію Т-крила та форму пілонів кріплення антикрила.

Williams FW42 із датчиками

3/16

Фото: Марк Саттон / Sutton Images

Williams FW42 із вимірювальною матрицею з датчиками Кіля

Williams FW42 із датчиками

4/16

Фото: Марк Саттон / Sutton Images

У фронтальному виді добре помітно, наскільки широкою є вимірювальна матриця на Williams FW42, оскільки команда намагалася зібрати всю інформацію від вихорів, які йдуть від переднього колеса.

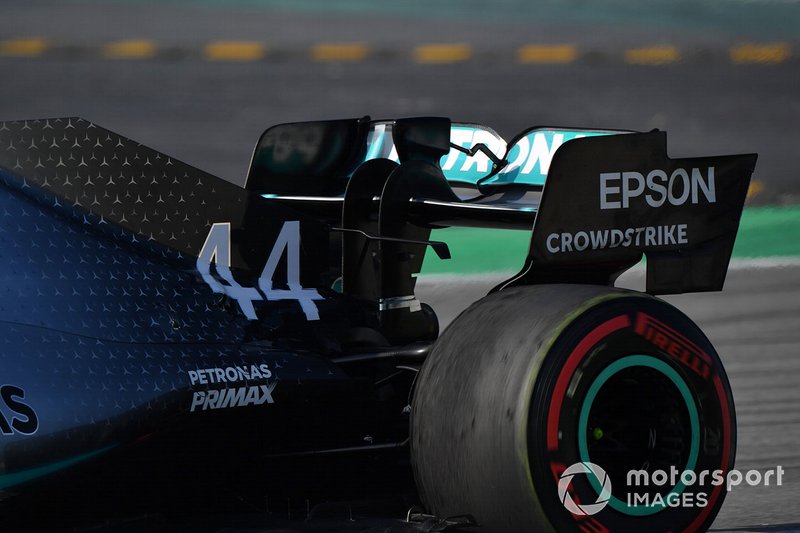

Заднє антикрило Mercedes-AMG F1 W10

5/16

Фото: Марк Саттон / Sutton Images

Торцева пластина заднього антикрила Mercedes W10 розділена на дві частини - вигнуту та пряму.

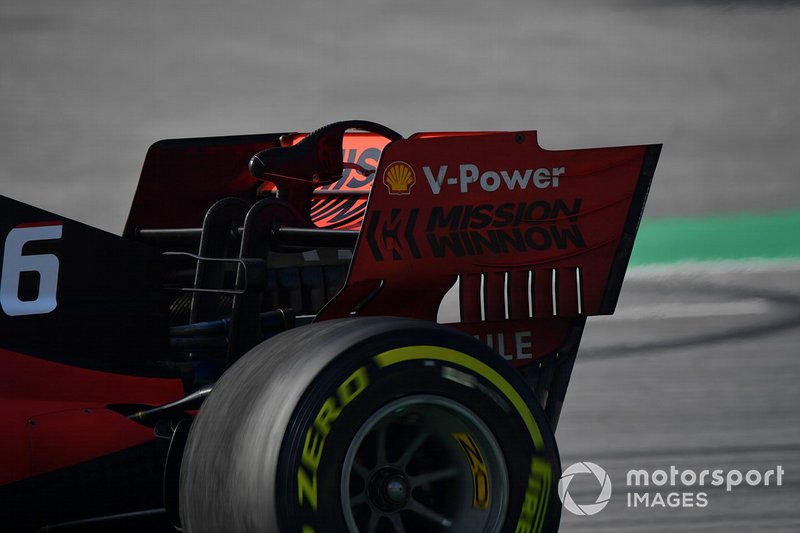

Заднє антикрило Ferrari SF90

6/16

Фото: Марк Саттон / Sutton Images

Для порівняння рішення Ferrari, яка розділила задню частину торцевої пластини на шість частин.

Заднє антикрило McLaren MCL34

7/16

Фото: Марк Саттон / Sutton Images

McLaren задню частину торцевої пластини розділила на п'ять частин різної довжини та форми.

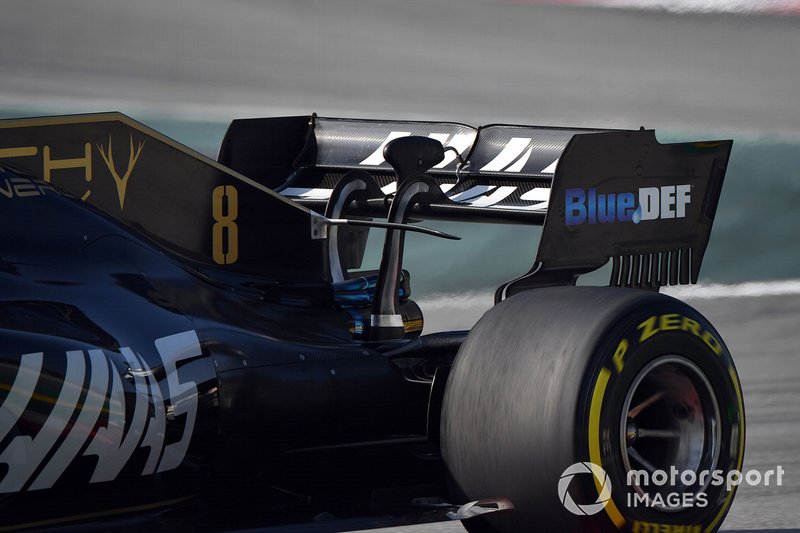

Заднє антикрило Haas F1 Team VF-19

8/16

Фото: Марк Саттон / Sutton Images

Ще одне порівняння - крило Haas VF19. Задня частина торцевої пластини тут розділена на дев'ять маленьких частин.

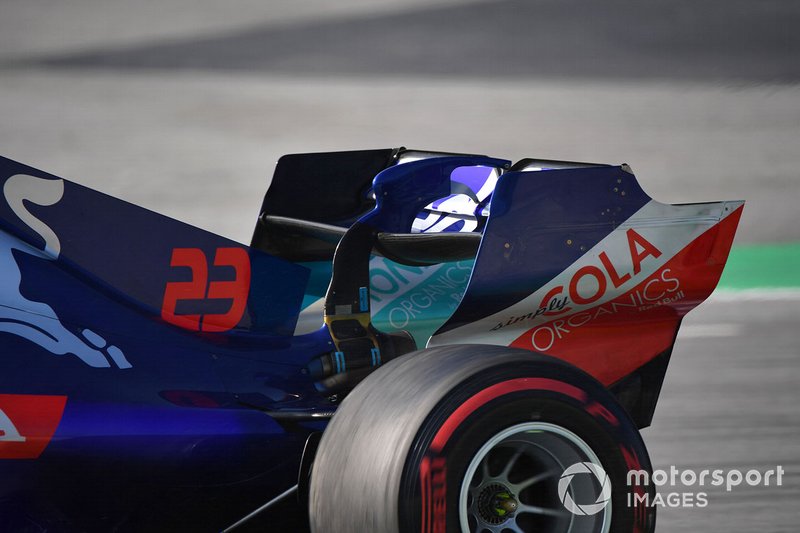

Заднє антикрило Scuderia Toro Rosso STR14

9/16

Фото: Марк Саттон / Sutton Images

Команда Toro Rosso STR14 використовує суцільний варіант торцевої частини заднього антикрила без перехідної частини та прорізів.

Ніс та переднє антикрило Williams FW42

10/16

Фото: Марк Саттон / Sutton Images

Бічний вигляд на переднє антикрило Williams FW42. Зверніть увагу на прогалину зверху у задній частині торцевої пластини.

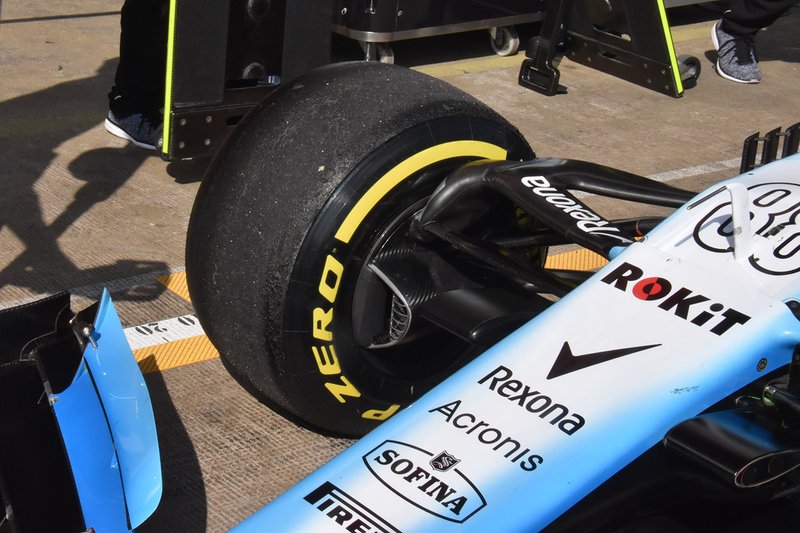

Передня підвіска Williams FW42

11/16

Фото: Джорджо Піола

Погляд на передню підвіску Williams FW42: тут припіднятий верхній важіль та відповідний вигин для кріплення колеса до підвіски.

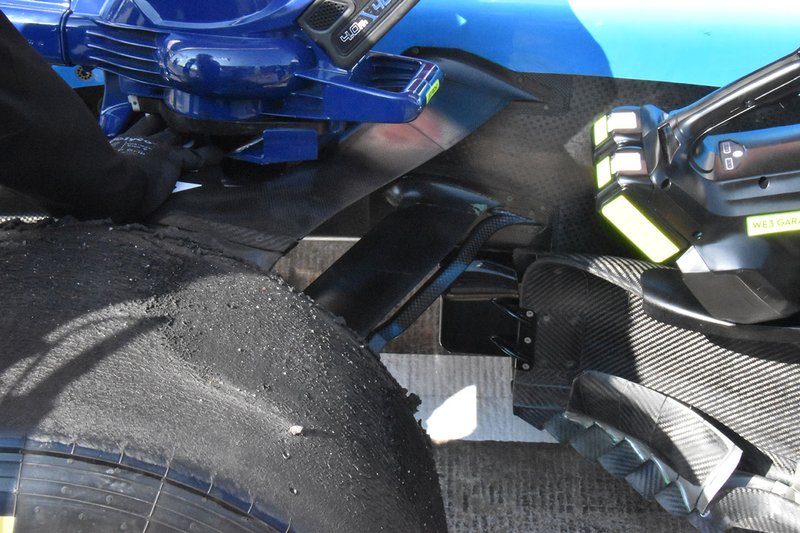

Передня підвіска Williams FW42

12/16

Фото: Джорджо Піола

Детальний знімок передньої підвіски Williams FW42. Тут можна помітити додатковий поздовжній відкрилок одразу позаду ниднього важеля.

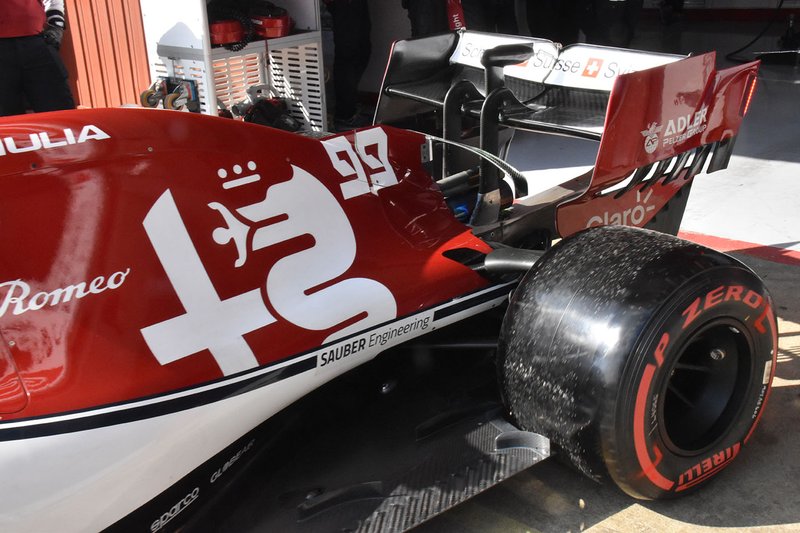

Задня частина Alfa Romeo Racing C38

13/16

Фото: Джорджо Піола

Alfa Romeo випробувала невисокий вертикальний пливець на капоті двигуна - тепер Т-крило звисає прямо з нього.

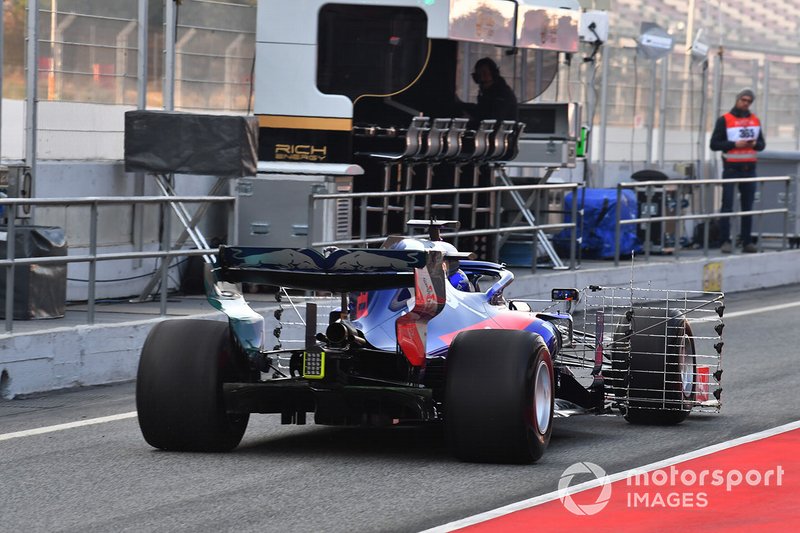

Scuderia Toro Rosso STR14 з вимірювальними приладами

14/16

Фото: Марк Саттон / Sutton Images

Toro Rosso STR14 також використовувала вимірювальну матрицю із датчиків, щоб дослідити поводження вихорів, що йдуть від передніх коліс.

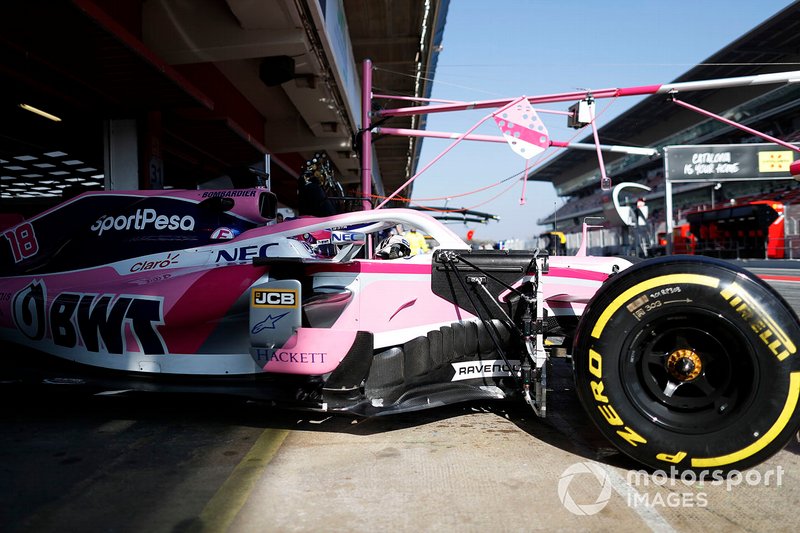

Racing Point F1 Team RP19

15/16

Фото: Зак Моге / LAT Images

Вимірювальна матриця на боліді Racing Point RP19 для збирання інформації про потоки повітря.

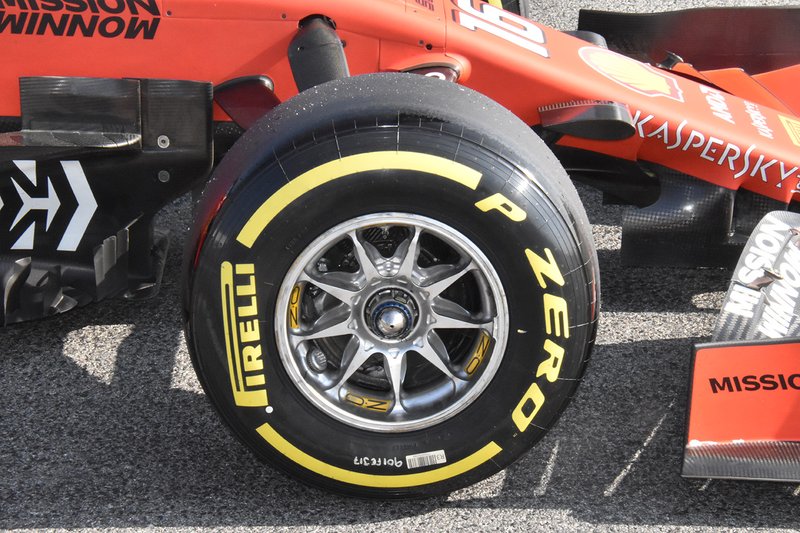

Колісний диск на Ferrari SF90

16/16

Фото: Джорджо Піола

Детальний знімок колісного диска Ferrari.
