Гран Прі Бахрейну: 10 найцікавіших технічних рішень

29.03.21 23:49

Перед першим Гран Прі командам довелось розкрити деякі свої секрети

Порівняння компоновки Mercedes W12 и W11

1/14

Фотограф: Джорджо Піола

1. Великий кожух, який виділено зеленим, ховає впускний канал повітря у двигун. Саме заради цього кожуха у кузовної панелі було зроблено випинання. Рік тому (у врізці) такого рішення в Mercedes не було. Є підстави вважати, що система дозволяє змінювати довжину патрубків в залежності від режиму роботи двигуна.

AlphaTauri AT02 без кузовних панелів

2/14

Фотограф: Без авторства

2. Вважається, що радіатори на болідах Ф1 розташовуються у понтонах. Але цей кадр наочно ілюструє, що найбільший охолоджувач знаходиться над двигуном за спиною гонщика.

McLaren MCL35M без кузовних панелів

3/14

Фотограф: Без авторства

3. Якщо хтось вирішив таке рішення специфічним для Хонда – ось McLaren MCL35M у аналогічному ракурсі. Верхній радіатор має складну тривимірну форму, схожу з сідлом.

Деталі ділянки понтонів Williams FW43B

4/14

Фотограф: Джорджо Піола

4. На цьому кадрі кидається в очі рідкісна для Ф1 гармонія лівреї боліду та його аеродинамічних елементів. Крім можливості роздивитись деталі конфігуратора потоків з купою вертикальних елементів, такий ракурс дозволяє оцінити, наскільки великим є виріз у нижній частині понтону на сучасних болідах Ф1. Цей простір дуже важливо відкрити для повітряних потоків.

Вузол кріплення переднього колеса Alpine A521

5/14

Фотограф: Без авторства

5. У Alpine звертає на себе увагу окремий канал, по якому повітря направляється до зовнішнього боку колеса з аеродинамічною метою. Після заборони «продувної» вісі так робить більшість, але на A521 цей підхід видно особливо наочно.

Ділянка понтону Alfa Romeo C41

6/14

Фотограф: Джорджо Піола

6. Новий регламент забороняє розміщувати біля кромки днища прорізи. але команди як і раніше взмозі згинати саму кромку – як це роблять у Alfa Romeo C41. Для підсилення ефекту у місці згибу розташовані дві додаткові кромки, а біля їх заднього кінця знаходиться пара «плавничків», що перенаправляють потоки назовні.

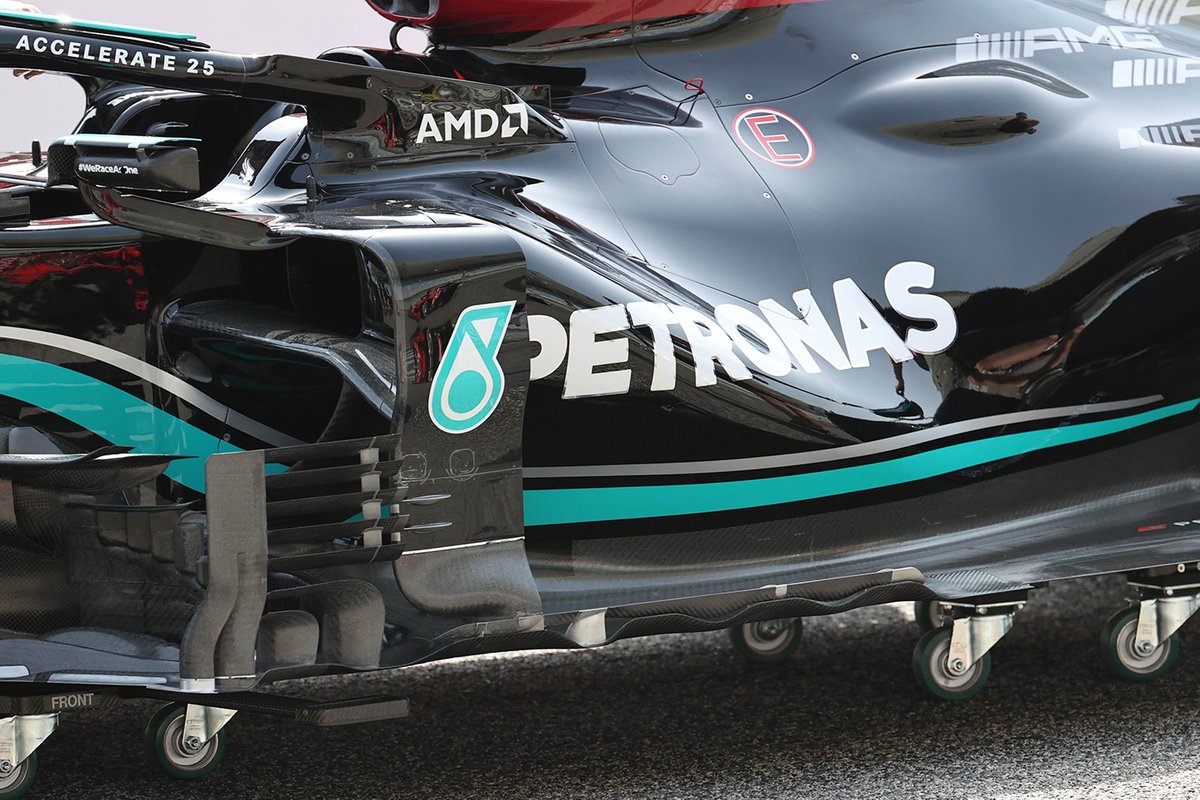

Деталі днища Mercedes W12

7/14

Фотограф: Джорджо Піола

7. Аналогичну ідею з додатковою кромкою можна побачити й на Mercedes. Так як геометрія самого днища у W12 набагато складніша, для збереження зазорів використані металеві фіксатори.

Ділянка кокпиту Mercedes W12

8/14

Фотограф: Джорджо Піола

8. Насправді, це головний кадр всього Гран Прі Бахрейну. На ньому додаткові вентиляційні отвори у кузовних панелях Mercedes, які дозволили покращити оохлодження двигуна ціною аеродинамічної ефективності. Зверніть увагу, що слідом за дугою Halo на кузовній панелі (на ділянці лючка бензобаку) сформоване невелике випинання, яке оптимізує протікання потоків.

Переднє антикрило Haas VF-21

9/14

Фотограф: Без авторства

9. Переднє крило Haas звертає на себе увагу доволі агресивною формою головної площини, особливо у місці стику з торцевою пластиною.

Переднє антикрило Martin AMR21

10/14

Фотограф: Без авторства

10. Для порівняння – ось як виглядає аналогічний елемент на Aston Martin AMR21.

Деталі задньої частини Mercedes W12

11/14

Фотограф: Без авторства

11. Рідкісна можливість роздивитись деталі боліду Ф1, які 99% часу сховані від очей. Без кузовних панелів особливо наочно видно, наскільки «вузька талія» у шасі в районі коробки передач та як високо та компактно розташовані заради виграша у аеродинаміці важелі задньої підвіски.

Деталі задньої частини Alpine A521

div class="article-fullwidth-gallery_counts"> 12/14

Фотограф: Без авторства

12. Ті ж ідеї чітко проглядаються й на Alpine A521.

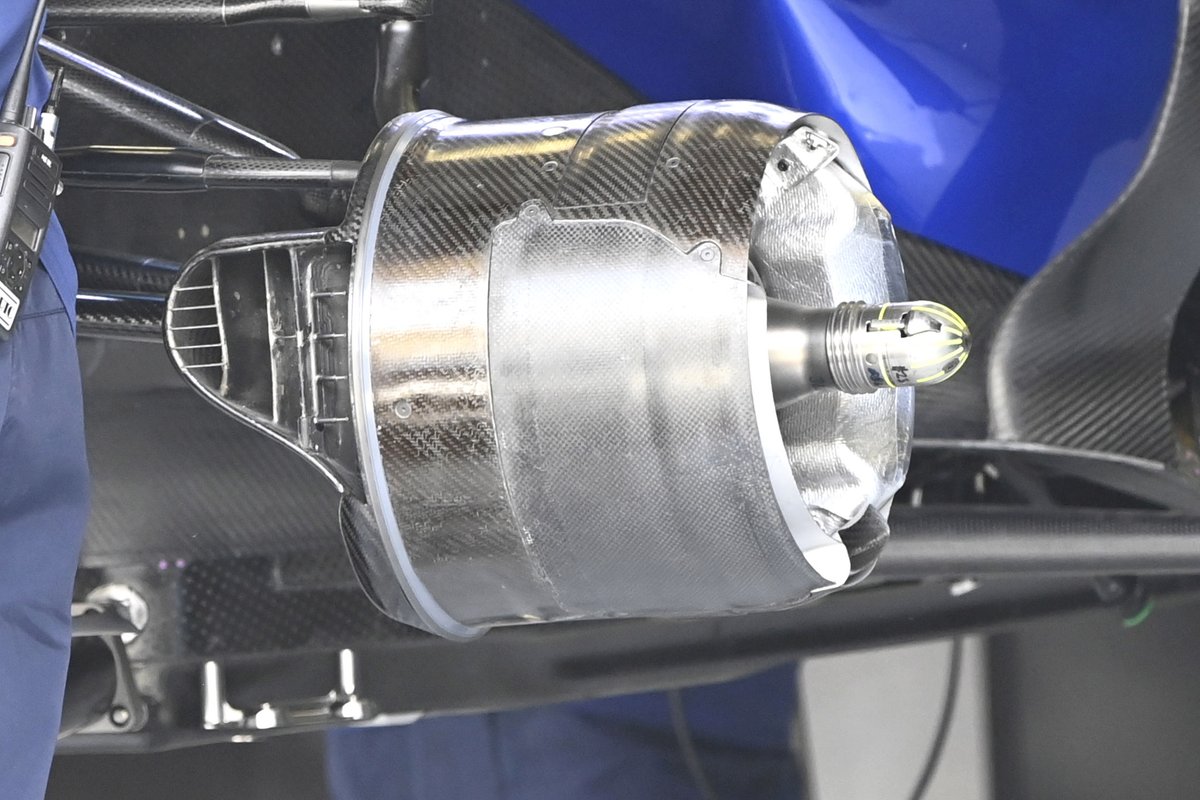

Вузол кріплення переднього колеса Williams FW43B

13/14

Фотограф: Без авторства

13. У вуглепластиковому барабані, що закриває передні гальма FW43B, команда зробила особливий люк – коли потрібно поміняти щось всередині, можна не знімати весь «барабан» та зекономити час.

Деталі передньої підвіски Mercedes W12

14/14

Фотограф: Без авторства

14. Рівно рік на болідах Mercedes використовувалась система DAS. Але прийшов новий сезон – і від революційної новинки залишились лише згадки та трохи вільного місця у переднього фланця шасі.
