Форкамерно-факельное зажигание в Ф1. Как у «Волги» ГАЗ-3102…

Необходимость извлекать максимальное количество мощности при минимально потраченной энергии побудила инженеров Формулы 1 обратиться к технологии, используемой на больших грузовиках. Технический эксперт AUTOSPORT Крэг Скарборо описал принцип работы форкамерно-факельного зажигания, который применили в Mercedes и Ferrari, и который ранее использовался на… правительственных "Волгах" в СССР...

Были времена, когда гонщика Ф1 запросто могли уволить за одно лишь сравнение машин Больших Призов с грузовиками. Но ирония состоит в том, что сейчас как минимум половина пелотона пользуется технологией повышения эффективности сгорания топлива, которая применяется на большегрузах…

С момента введения в гонках Гран При нового турбированного регламента в 2014 году вступило ограничение и на максимально доступное количество топлива на гонку – сейчас это 100 кг, а со следующего года будет 105 кг.

Это, в свою очередь, ограничило максимально допустимый мгновенный расход горючего и предельное давление, под которым топливо подается в камеру сгорания. Для инженеров подобные жесткие рамки стали настоящим вызовом – им необходимо было придумать способ в условиях этих ограничений добиться прежней выходной мощности силовых установок.

Но придумывать ничего не пришлось – специалисты вовремя вспомнили, что на больших грузовиках уже давно применяется технология форкамерно-факельного зажигания, позволяющая поджигать очень обедненную топливную смесь – практически неподжигаемую. Сегодня всё говорит о том, что именно к этой технологии обратились в Mercedes и Ferrari, а на подходе и остальные производители…

Традиционное зажигание

В двигателе с традиционной системой зажигания топливо впрыскивается непосредственно в камеру сгорания внутри цилиндра. В момент сжатия и воспламенения топливно-воздушной смеси возникает эффект расширения объема, что обеспечивает ход поршня и очередной рабочий такт коленвала.

Этой технологии уже много десятков лет, и работает она прекрасно до тех пор, пока смесь можно поджечь свечой зажигания, то есть пока она в достаточной степени обеспечена топливом. Если же смесь становится обедненной, поджечь при помощи традиционной свечи ее становится проблематично, и двигатель теряет мощность.

Что же делать?

Нынешние требования технического регламента ограничивают топливный поток в пределах 100 кг/час, а давление впрыска горючего не должно превышать 500 бар. А с учетом высоких оборотов и давления наддува современных силовых агрегатов Ф1 просто не хватает времени, чтобы естественным путем получить топливно-воздушную смесь, необходимую для эффективного сгорания.

Таким образом, требуется какой-то способ эффективного воспламенения смеси в рамках нынешних ограничений регламента, включающих в себя также наличие лишь одной свечи на цилиндр и единственной форсунки.

В какой-то момент показалось, что выходом в этой ситуации может быть использование технологии компрессионного воспламенения однородной смеси (HCCI). Это метод, при котором воспламенение топливной смеси осуществляется не только за счет искры от свечи зажигания, но и от высокой температуры и давления, подобно дизельным двигателям.

И хотя эта технология вполне применима в условиях Формулы 1, нашелся более легкий и простой способ увеличить КПД силовой установки. Всего три слова – форкамерно-факельное зажигание.

Что же такое форкамерно-факельное зажигание?

Форкамерно-факельное зажигание обычно используется на дизельных моторах большого объема. Эффективное заполнение богатой топливно-воздушной смесью больших цилиндров там затруднено, в связи с чем было решено разделить проблему надвое.

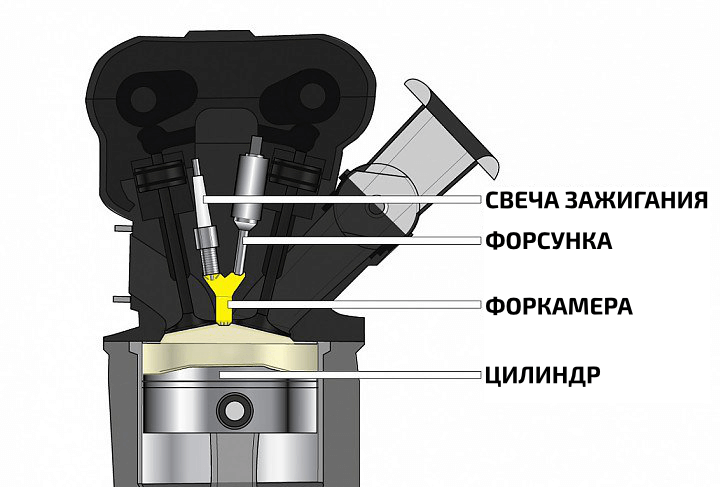

Была создана дополнительная маленькая камера сгорания, в которой и были установлены форсунка и свеча зажигания. В свою очередь эта камера была связана узким каналом с основной камерой сгорания цилиндра. Именно эта небольшая предварительная камера и получила название форкамеры.

А теперь разберемся, при чем тут факел.

В момент первого такта двигателя – впуск – значительно обедненная топливно-воздушная смесь впрыскивается при помощи форсунки в цилиндр, заполняя его слабовоспламеняемыми парами.

После этого небольшой объем форкамеры заполняется обогащенной смесью, достаточной для воспламенения свечой зажигания – непосредственно перед тактами сжатия и рабочего хода цилиндра.

Само воспламенение, как вы уже поняли, происходит не в основной камере, а во вспомогательной форкамере. Эту обогащенную смесь благодаря ее характеристикам поджечь не так сложно, а в результате этой реакции образуются языки пламени (а вот вам и факел!), которые проникают через отверстие в основную камеру и эффективно поджигают обедненную смесь.

Это можно сравнить с эффектом воспламенения обедненной смеси при помощи сразу нескольких свечей зажигания. Важно также и то, что при таком методе зажигания топливная смесь в основном цилиндре сгорает быстрее, увеличивая общий КПД двигателя.

Таким образом, форкамерно-факельное зажигание позволяет инженерам работать с обедненной топливно-воздушной смесью и не выходить за жесткие рамки технического регламента: форсунка одна, свеча зажигания одна – все правила соблюдены.

Применение технологии в Формуле 1

С учетом того, что эта технология довольно широко распространена, ни о каком грифе секретности здесь можно не говорить. За последние три года в Формуле 1 потребление топлива было снижено более чем на 30%, но инженерам этого мало, и они готовы покорять все новые и новые вершины технологической мысли.

И тогда как практически все специалисты сходятся во мнении, что в современных моторах Ф1 применяется технология форкамерно-факельного зажигания, никаких подтверждений этого факта в командах не давали.

Известно, что Ferrari сотрудничает с компанией Mahle и пользуется технологиями этого брэнда, среди которых числится и форкамерное зажигание. Есть предположения о том, что значительный шаг в плане мощности итальянского двигателя в этом году обусловлен именно применением упомянутой технологии.

Команда Mercedes отказалась от комментариев по поводу использования обсуждаемой системы зажигания, отметив при этом, что они не пользуются наработками компании Mahle.

Но у Mercedes достаточно и своего опыта строительства больших коммерческих двигателей, так что они вполне могли справиться и своими силами. На прошлогоднем Гран При Италии команда не отрицала, что ей удалось сделать серьезный шаг в области работы двигателя, и есть предположение, что они намекали именно на применение системы форкамерно-факельного зажигания.

Теперь слово за мотористами Renault и Honda, которые в настоящий момент вряд ли используют нетрадиционную систему зажигания в своих силовых установках. К тому же, оба производителя заявили о готовящихся обновлениях мотора.

При этом французские мотористы опробовали новый силовой агрегат уже на прошедших на этой неделе тестах в Барселоне – и вполне вероятно, что они испытывали именно эту новинку. А японцы собираются представить обновленный двигатель уже в Канаде…

А ВЫ ЗНАЛИ, ЧТО...

...в советском легковом автопроме технология форкамерно-факельного зажигания впервые была применена на автомобиле «Волга» ГАЗ-3102? Разработанный на основе автомобиля ГАЗ-24 «Волга», ГАЗ-3102 должен был стать её преемником.

Однако по целому ряду политических и экономических причин данный автомобиль выпускался мелкой серией (около трех тысяч машин в год), вместо массового производства, исключительно как служебная машина советской номенклатуры среднего звена – для заместителей министров, директоров крупных трестов и предприятий, руководителей известных театров, генералов, видных академиков-лауреатов, редакторов изданий и режиссёров.

Перевел и адаптировал материал: Александр Гинько
