Диффузор болида ф1

11.09.15 08:37

...

diffuser formula one

После того, как эффект от применения аэродинамических крыльев для создания прижимного эффекта, был практически исчерпан, инженеры начали внедрять другие способы создания дополнительного прижимного действия, на шины болидов формулы один.

Одним из самых главных инструментов, для создания дополнительной прижимной силы, стал диффузор. Диффузор находится в задней части автомобиля и служит для создания разряжения под днищем болида ф1, в районе задней оси.

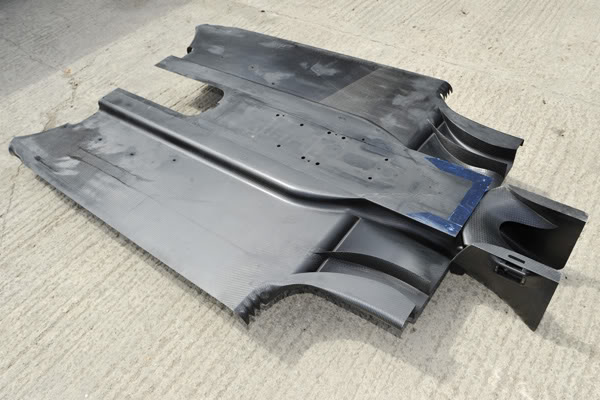

Принцип действия диффузора болида формулы одинДиффузор, это расширяющаяся часть днища шасси, находящаяся в задней части болида, очень часто разделенная перегородками. Воздух находящийся под днищем, в средней части шасси болида ф1, попадает в зону расширения пространства задней части. В результате чего, давление под диффузором падает и создается эффект "присасывания", болид прилипает к земле. Естественно ощутимый эффект проявляется только на больших скоростях.

Чем меньше воздуха находится под днищем и чем больше он расширяется, тем большим будет эффект создания прижимной силы, задней части болида формулы один. Достигается это уменьшением клиренса до минимума и увеличением зоны расширения до определенного правилами максимума.

Ограничения на диффузор ф1Так как FIA постоянно стремиться противодействовать развивающимся технологиям Ф1, подстегивая еще большее их развитие, то сводом правил в 2009 году сильно ограничили влияние диффузора на общую прижимную силу болидов. Так ранее, во времена расцвета использования граунд эффекта, роль диффузора в общий вклад создания прижимной силы доходила до 50 % то сейчас этот показатель составляет лишь малые 10% и то только на задние колеса. Ограничениям подвергся минимальный клиренс болида и размеры диффузора которые не должны превышать 1 метр в ширину и 12.5 см в высоту.

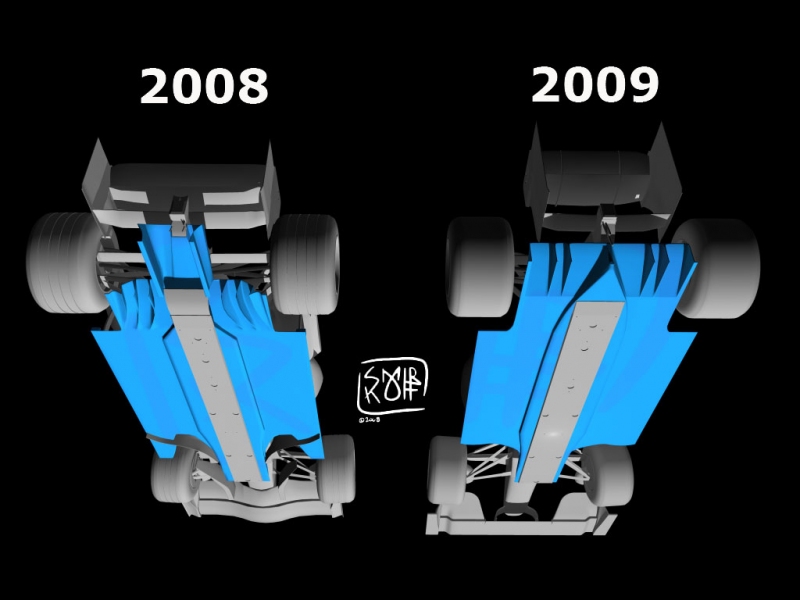

сравнение диффузоров формулы1

Все аэродинамические устройства болидов Формулы один настраиваются в аэродинамической трубе, ведь только там можно измерить на сколько изменилось то или иное свойство машины и понять, как повлияли изменения в настройке элементов.

Интересный факт формулы один: болидф 1 едет по потолку Любой болид начиная с конца 70-х годов сможет ехать по потолку, если его скорость превышает 200 км/час, так как уже на этих скоростях, прижимная сила становится больше массы самого болида формулы один.

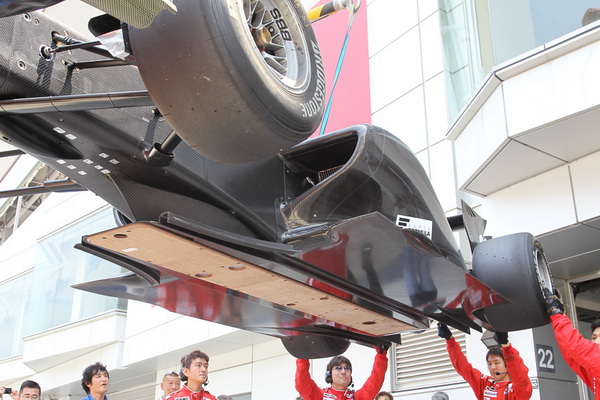

формула один с низу

Сравнения диффузоров ф1 разных годов.

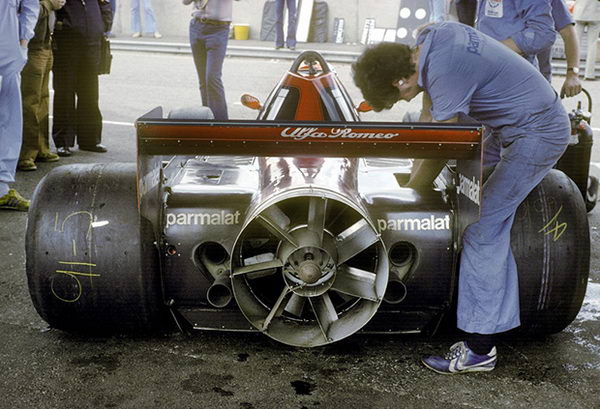

1978 год

диффузор ф1 1978

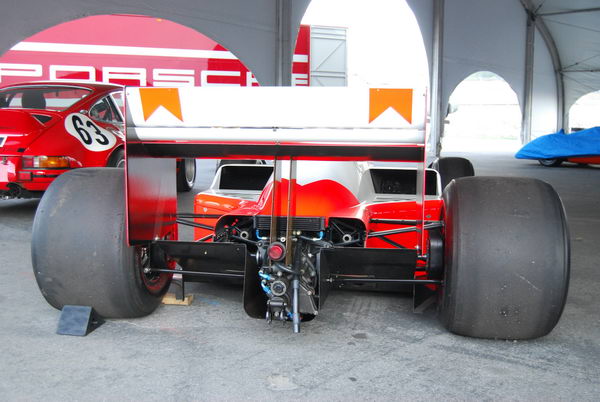

1986 год

диффузор ф1 1986

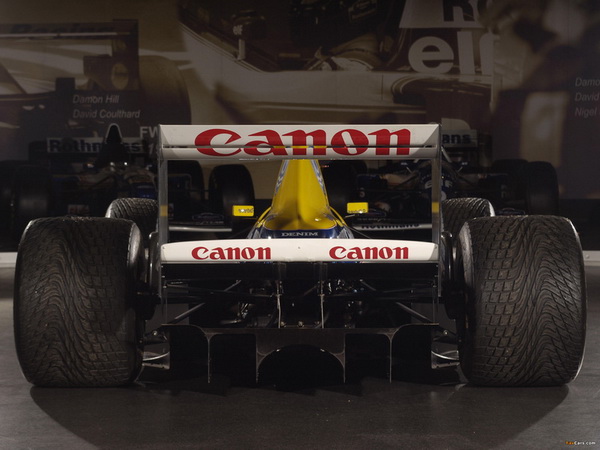

1990 год

диффузор ф1 1990

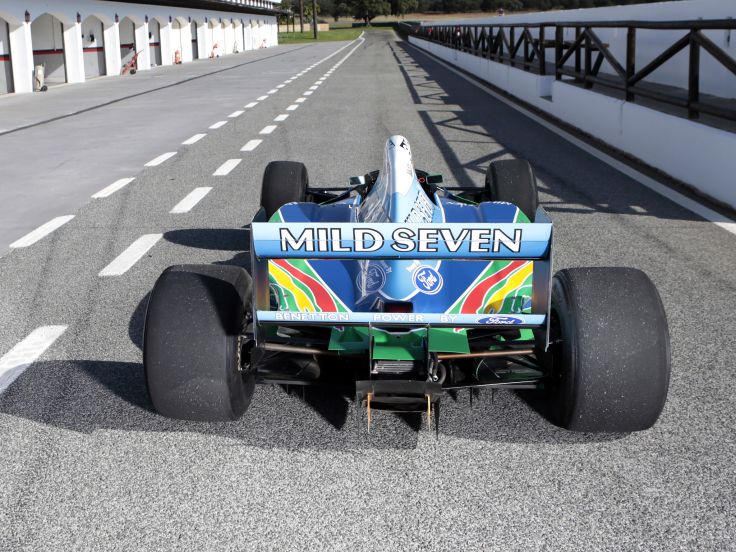

1994 год

диффузор ф1 1994

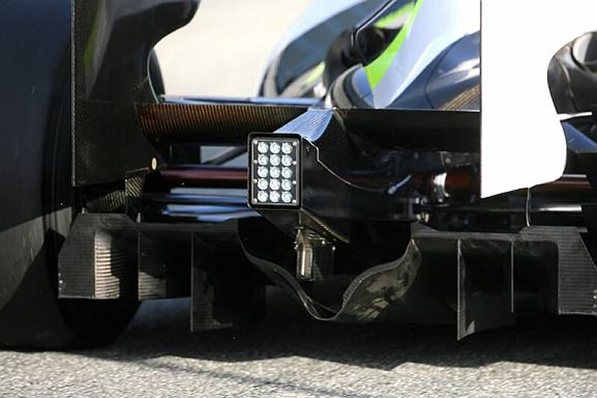

2009 год

диффузор ф1 2009

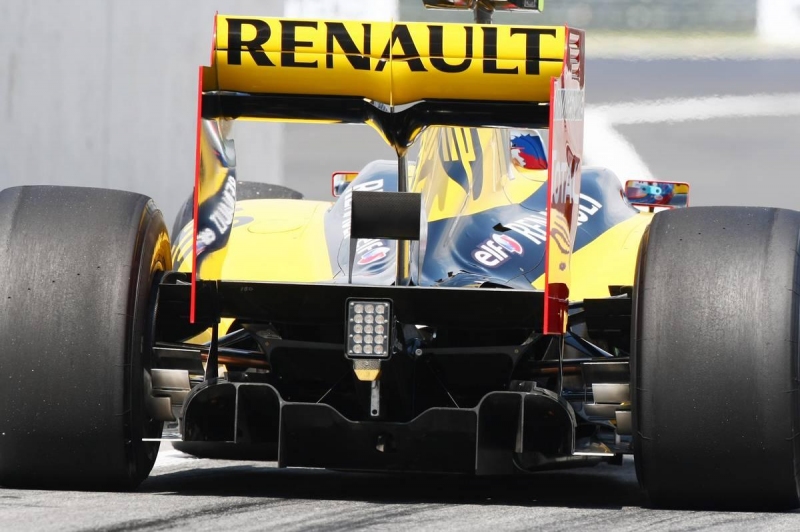

2010 год

диффузор ф1 2010

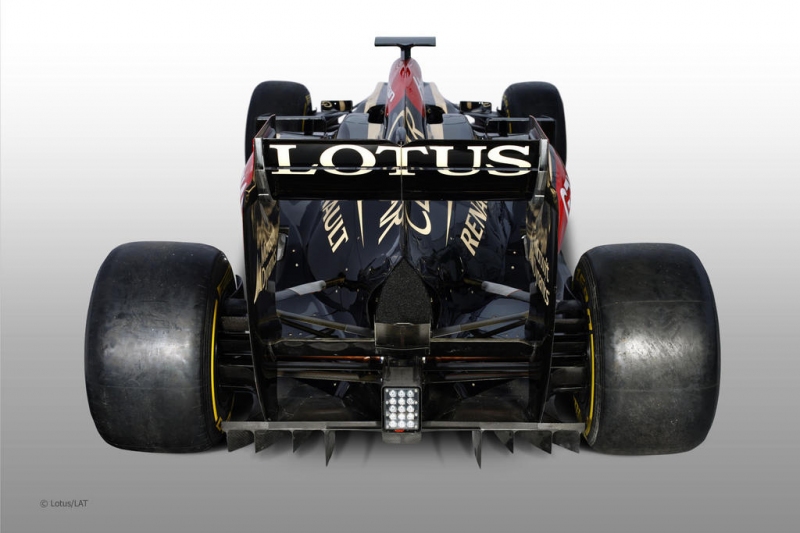

2013 год

диффузор ф1 2013

джерелоKrip

Технічний розділ формули 1

Как это работает: Шины в Формуле 1

← Попердня

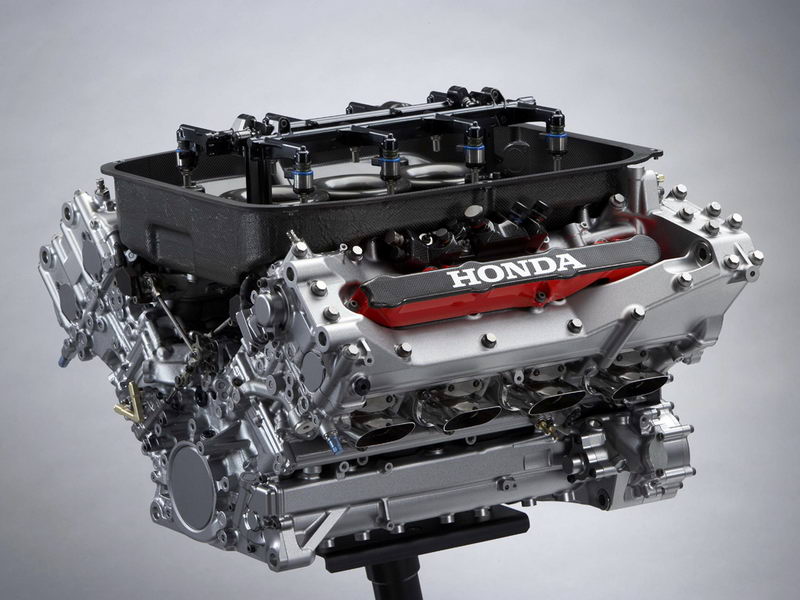

Honda F1 RA806E V8 в разрезе
